시료 및 웨이퍼용 시편절단기(Cutting Machine) & Diamond SAW
|
|
|
자세한 스팩과 가격은 당사 이메일로 문의 바랍니다. pcb21@korea.com
diamond saw: 시편절단기
DSYJ150 low speed diamond saw equips with advanced digital micrometer and digital speed displaceis, it is perfect tool for cutting / dicing / slicing all kinds of materials upto 30 mm thickness, especially for brittle crystals, ceramics, and TEM samples. MTI has tried every effort to make the low speed diamond saw at such high quality and low price. It makes every research lab affordable.
Typical Specifications
 |
This is a SiC blade: 4" x 0.35 mm x 0.5" arbor for cutting nonferrous metal materials, such as superalloys. |
This is a Al2O3 blade: 4" x 0.35 mm x 0.5" arbor for cutting ferrous metal materials, such as iron and steel. |
|
TEL : 02-868-0661 (代) pcb21@korea.com
|
Low Speed Cutting Machine (다이아몬드 커터기 : C-1)
본 기기는 Diamond Wheel을 사용하여 금속, 세라믹 등 정밀절단에 사용되는 Cutter입니다
-절단 저석은 Diamond Wheel을 사용하여 4inch용입니다
-시료의 절단은 직경 25mm에서 1mm까지 절단 가 능하며 지름 3mm도 쪼갤 수 있는 정밀 절단기 입니다
-마그네트 S/W를 부착하여 절단이 완료되면 자동으로 작동이 정지됨
-시료의 지그는 시료의 모양 및 크기에 따라 여러 모양으로 제작됨
-Wheel에 절삭유가 묻어나와서 절단시 발생되는 열을 식혀주므로 시료의 조직분해를 막을 수 있다
-Body부 : Main power S/W 작동 Run, Off S/W Low, High rpm S/W 냉각수통, 시료 크림프 대
-RPM : 0 ~ 500 rpm
-Motor :
-전원 : 220v 50/60 Hz 단상
-크기 : 350W X 270D X 160H(mm)
|
폴리셔(polisher:시편연마기)에 관심이 계시면 여기를 클릭해 주십시오.
악세서리 하기 제품에 대한 소모품은 여기를 클릭하여 주시면 자세한 스팩이 나옵니다.
|
|
|
|
| |||||||||||||||
|
|
|
|
| |||||||||||||||
|
|
|
|
|

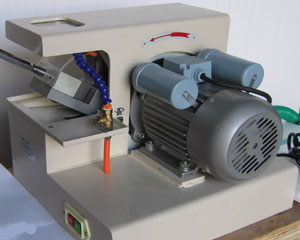

DMT200 Heavy Duty High Speed Abrasive Cut-off Saw with two 10" SiC cutting blades
| Detailed Description | ||||||||||||||||||||||
|
Packaging
List:
|
모델명 DMT4 High Speed Diamond Cut-off Saw with Vise and 5 pcs 4" diamond blades
Manual 4" Diamond High Speed Cut-off Saw with Vise and 5 pcs of 4"Dia x 0.35 mm x 0.5" Arbor Impregnated Diamond Cutting Blades
|
Features
4"Dia x 0.35 mm x 0.5" Arbor Impregnated Diamond Cutting Blade |
|
제품에 대한 소모품은 여기를 클릭하여 주시면 자세한 스팩이 나옵니다.
시편절단기(Cutting Machine)

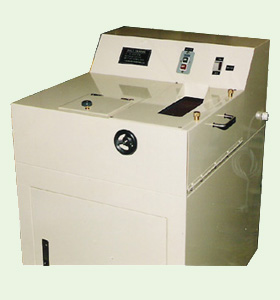

시편 절단기 10 인치 (수동 핸들식 : C-2)
시편 절단기 10 인치 (레바식 : C-3)
대형 절단기 15 인치 (C-4)
|
|
Arasive Cutting Machine(수동) Type : Handle Type
본 기기는 Handle로 송대를 전후로 이동하며 시료를 절단하는 중형 절단기로서 주로 지름 50mm이하의 환봉 또는 볼트류를 절단하는데 적합한 기계입니다
-Gas 쇼바에 의한 Door 개폐
-시료실을 밝혀주는 Lamp를 Door외부(상층부)에 설치 (누전 방지 및 Lamp 교환 용이)
-Motor Shaft와 Wheel Shaft 직결
-Motor 설치실과 시료절단실의 분리로 Motor의 부 식 및 손상 방지
-Motor : AC 3HP(2.2kw) 2극 3상
-RPM : 3500rpm
-Wheel Size : 지름 1 1/4" X 10" X 1.2t
-최고 절단 능력 : MAX 지름 50mm
-크기 : 730W X 750D X 780/380H(mm)
|
|
| |
|
품명 및 규격 |
비 고 |
|
CUTTING MACHINE (수동) |
|
|
Model: DA CUT 250
WV |
|
|
Type : Vertical
Type |
|
|
1.Body 부 |
|
|
1) Type: Vertical Type |
|
|
2) 전원:220V 60Hz 3상 |
|
|
3) Body Case |
|
|
상판(Work Table) |
|
|
재질:SS41 Plate
6t |
|
|
몸체:SS41 Plate
1.5t |
|
|
Door : |
|
|
1)고정 Door:SS41 Plate 1.5t |
|
|
2)개폐식:Gas쇼바에 의한 상하 개폐식(사진참조) |
|
|
3)투시창 |
|
|
재질:10t 투명 PC(Poly
Carboneit) |
|
|
2.구동부(Cutting
Wheel) |
|
|
1)구동방식 |
|
|
Motor:AC 3HP(2.2KW) 4P 3 Phase 효성모타 |
|
|
2)동력전달방식 |
|
|
Motor shaft와 Wheel shaft를 뿌리를 이용한 |
|
|
V-Belt로 연결 Wheel을 구동시킴 |
|
|
3)회전수:2650rpm |
|
|
4)절단방식 |
|
|
Cutting Wheel이 상하 이동하며 시료 절단 |
|
|
(수동 Lever 작동) |
|
|
5)Vise : * Quick
Vise |
|
|
-고정방법:TㅡSlot형 베드에 Vise Clamping |
|
|
-Vise 전후이동 Clamping |
|
|
6)Cutting Wheel Size |
|
|
∅31.75 x ∅255x
1.5t |
|
|
7) 시편고정방법 |
|
|
* Quick Vise Type |
|
|
Vise 제작 : 2조( 재질 S45C )밀링가공 |
|
|
(시편물림부 S45C
열처리)착색및도금 |
|
|
8) Vise 최대거리(시편물림거리) : 80mm |
|
|
Vise 높이 :45H |
|
|
9)절단능력 : MAX O 70mm |
|
|
3. Coollng 장치 |
|
|
1) 습식분사 |
|
|
2) Pump Motor에 의한 순환 |
|
|
3) Cutting Wheel면에 후레시불자바라 |
|
|
Nozzle 부착 |
|
|
4) 냉각수( 절삭유)류량: 40L/Min |
|
|
4. 전기 |
|
|
1) 전원 ON/OFF S/W 및 표시 Lammp 설치 |
|
|
2) Cutting Wheel 구동 Motor 0N/OFF S/W 및 |
|
|
표시 Lamp 설치 |
|
|
3) 냉각수 Pump Motor DN/OFF S/W 설치 |
|
|
5. 안전장치 |
|
|
1)Limit S/W 설치 |
|
|
2)Emergency S/W 설치 |
|
|
6.
Dimension |
|
|
750 x 800 x 1550(WxDXH)mm |
|
|
7. 도장 : 고급 Ivory 분체도장 |
|
|
( 업체와협의사항) |
|
|
*하자보증기간:12개월 |
|
|
|
|
상기 제품외에 주문 제작하여 공급합니다. 많은 문의 바랍니다.
반도체 - PCB - LCD - FPC 연구장비-생산장비 제조 및 수출입 공급
TEL : 02-868-0661 (代)
|
|
2. Arasive Cutting Machine(수동) Model: c-2)
Type : Handle Type
본 기기는 Handle로 송대를 전후로 이동하며 시료를 절단하는 중형 절단기로서 주로 지름 50mm이하의 환봉 또는 볼트류를 절단하는데 적합한 기계입니다
-Gas 쇼바에 의한 Door 개폐
-시료실을 밝혀주는 Lamp를 Door외부(상층부)에 설치 (누전 방지 및 Lamp 교환 용이)
-Motor Shaft와 Wheel Shaft 직결
-Motor 설치실과 시료절단실의 분리로 Motor의 부 식 및 손상 방지
-Motor : AC 3HP(2.2kw) 2극 3상
-RPM : 3500rpm
-Wheel Size : 지름 1 1/4" X 10" X 1.2t
-최고 절단 능력 : MAX 지름 50mm
-크기 : 730W X 750D X 780/380H(mm)
|
시편연마기 (Belt Sander)
본 기기는 건식 또는 습식 Belt Sander입니다 건식은 주로 분광분석용 시료 연마용으로 사용되며 습식은 금속의 조직을 검사하기 위한 표면 전처리로 사용됩니다
-건식은 Circurator설치로 분진을 포집함
-습식은 Solenoid Valve에 의한 자동수돗물 공급
-Belt Paper 교환은 측면 문을 통해서 교환함
*회전 Grinder도 제작함 |
|
1. 단식 입식 형
-Motor : AC 1HP 3상
-RPM : 1750rpm
-Belt Paper Size : 100W X 950L
-Circurator : 진공 Motor 1.5HP
-크기 : 650W X 800D X 850/130H |
|

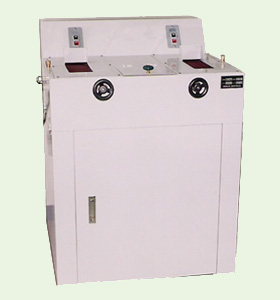

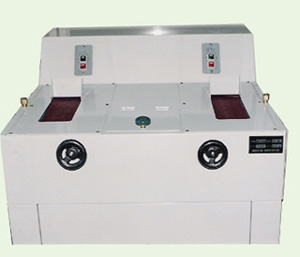

2. 2연식 입식 형
-Motor : AC 1HP 3상 X 2EA
-RPM : 1750rpm
-Belt Paper Size : 100W X 950L X 2EA
-Circurator : 진공 Motor 1.5HP
-크기 : 750W X 800D X 850/130H
|

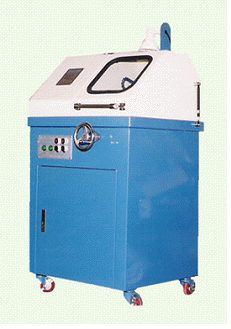

大型시료(시편) 절단기 (Cutting Machine)
C-4 (15인치 : 350V) C-5 (15인치 : 350VS)
특징 : Abrasive Cut Off Wheel을 사용하여 절단하는 대형절단기입니다
-Mortor Shaft와 Wheel Shaft를 V-belt로 연결하여 Wheel을 구동시킴
-Vise는 고정이고 Wheel Shaft가 Gas쇼바의 작동에 의하여 상하로 작동하여 시료를 절단
-투시창을 PC를 사용하여 내충격 및 내열재질로 안전에 유의
-투시구를 설치하여 긴 시료도 절단 가능
-T-Slot형 Vise Clamping Bed 사용
커팅기 내부 대형 T-Slot
T-Slot Quick Vise
Specification
|
C-4 (15인치 : 350V) |
C-5 (15인치 : 350VS) |
Power Motor RPM Wheel 크기 절단능력 Vise Vise 크기 순환장치 순환장치용량 Dimension |
220/440V AC 7.5HP 4P 3상 2700 ~ 2800 rpm ∅32 x ∅355 x 3t ∅10 ~ ∅120 Screw 또는 Quick Vise 120mm(거리) x 80mm(높이) Pump Motor : 100W 또는 200W 3상 75ℓ/min 800 x 950 x 900/550(W x D x H)mm |
220/440V AC 3HP 4P 3상 2700 ~ 2800 rpm ∅32 x ∅255 x 1.2t ∅3 ~ ∅80 Screw 또는 Quick Vise 80mm(거리) x 45mm(높이) Pump Motor : 100W 3상 40ℓ/min 750 x 900 x 900/450(W x D x H)mm |
