Hakko Rework system

사진은,HAKKO852·853으로의
　시스템의 셋업예입니다.

HAKKO850B
　와의 편성도 가능합니다.

컴팩트

상하의 움직임이 스무스

상하의 스트로크폭 33.5mm

기판이 길이 400 mm까지 사용할 수 있다

팔뚝 부분의 설치 제외를 간단하게 할 수 있다

리워크의 위치 맞춤도 간단하게 할 수 있다

저면으로부터 개구부 하부의 고무 패드까지의 높이(A)는 72.5 mm, 78.0 mm, 84.5 mm, 91.0 mm, 97.5 mm와 조절 손잡이로 바꿀 수 있다

개구부의 폭(B)은 0~20 mm까지 조절 가능합니다

기판 부품을 손상시키는 것을 막기 위해, 개구부에는 고무 퍼트가 붙어 있다

엄니 바이스 주변 360о모두 사용할 수 있으므로, 자재로 사용할 수 있다

노즐의 보관에도 사용할 수 있는

노즐의 설치, 제외를 할 수 있는 기구라도 사용 가능

인덱스	C1392B
품명	리워크피크스챠
중량	4.6kg

인덱스	C1390C(1개들이)
품명	엄니 바이스
외형 치수	φ57 x 88mm
중량	1.2 kg/1개

인덱스	C1391B
치수	305(W)×64(H)×140(D) mm
치수
중량	870g

pcb21@korea.com

2책의 팔뚝을 동시에 사용

절연 트랜스 내장(24 V출력)

팔뚝처 어스

제로 크로스 스위칭에 의한 온도 제어

전기종 정전기 대책품

품번

No.928LLE-ESD　L&L사이즈 　ESD

No.928LME-ESD　L&M사이즈 　ESD

No.928LSE-ESD　L&S사이즈 　ESD

No.928MME-ESD　M&M사이즈 ESD

No.928MSE-ESD　M&S사이즈 　ESD

No.928SSE-ESD　S&S사이즈 　ESD

*표준 팔뚝처는 모두 B형.이극 접지형 플러그 사양만.

세트 내용

본체, 팔뚝(2개), 전용 팔뚝대

사양

설정 온도	200~400℃
온도 정도	±10 ℃
리플 온도	±1 ℃(무부하시)
리크 전압	2mV이하
어스 저항	2Ω이하

전원	AC100V　50/60
소비 전력	120W
히터	세라믹 히터　AC24V-50W
전원 코드＆플러그	3심 고무 코드 이극 접지형 플러그 첨부　1.5m
팔뚝 접속 코드	5심 실리콘 내열 코드　1.2m
팔뚝 접속 플러그	5 핀 나사 락식

	치수	중량
스테이션부	135(W)×88(H)×190(D) mm	약 2,700g
팔뚝부(900S-ESD)	전체 길이 176 mm*	25g
팔뚝부(900M ESD)	전체 길이 190 mm*	45g
팔뚝부(900S-ESD)	전체 길이 210 mm*	55g

*코드를 제외한

옵션
SMD 홋트트자 (HAKKO)가 접속할 수 있습니다.

pcb21@korea.com

90W 의 High Power

90W 인 대구 레이 테드·히터
　＋ Pt 센서 채용

절연 트랜스 내장 (24 V출력)

팔뚝처 어스

제로 크로스 스위칭에 의한 온도 제어

품번

No.931-1　ESD

※표준 팔뚝처는 A1080.이극 접지형 플러그 사양만.

세트 내용

본체, 땜납 팔뚝(Hakko 902), 전용 팔뚝대, 니플용 렌치

사양

설정 온도	200 ~450 ℃
온도 정도	±10 ℃
리플 온도	±2 ℃ (무 부하시)
리크 전압	2 mV이하
어스 저항	2Ω이하
전원	AC100V 50/60Hz
소비 전력	100W
히터	인 대구 레이 테드 히터 AC24V - 90W
전원 코드＆플러그	3심고무 코드 이극 접지형 플러그 첨부 1.5m
팔뚝 접속 코드	5심실리콘 내열 코드 1.2m
팔뚝 접속 플러그	5핀 나사 락식

	치수	중량
스테이션부 치수	135(W)×95 (H)	약 2 ,700g
스테이션부 치수	×190(D) mm	약 2 ,700g
팔뚝부	전체 길이 180mm*	45g*
※

24V 스테이션 타입

온도 설정 다이얼의 나사 고정
　 (고정에 의한 온도 관리)

납프리는 다 대응

N2는 다 팔뚝HAKKO953(별매) 용
　온조기로도 활용 OK.

절연 트랜스 내장(24 V출력)

팔뚝처 어스

제로 크로스 스위칭에 의한 온도 제어

정전기 대책품 ESD만

품번

No.936-2　S사이즈 팔뚝부평형플러그 첨부

No.936-3　M사이즈 팔뚝부평형플러그 첨부

No.936-4　L사이즈 팔뚝부평형플러그 첨부

No.936-5　S사이즈 팔뚝부 이극 접지 ESD

No.936-6　M사이즈 팔뚝부 이극 접지 ESD

No.936-7　L사이즈 팔뚝부 이극 접지 ESD

※표준 팔뚝처는 모두 B형

세트 내용

본체, 땜납 팔뚝, 전용 팔뚝대, 육각 렌치(1.5mm)

작업에 응한 3개의 열용량

워크에 응한 열용량의 선택도 또, 품질 향상의 중요한 요소입니다.

핫코 936·937에서는, 팔뚝부의 교환에 의해서, 열용량이 다른 S·M·L의 3 종류의 팔뚝처를 사용할 수 있습니다.

사이즈 팔뚝부

S사이즈 팔뚝부 ：미소 부품이나 고밀도 실장 기판에, 마이크로 솔더링 방향.
	치수	중량
	전체 길이 176 mm*	25g*

M사이즈 팔뚝부：표준 사이즈.팔뚝처 형상이 가장 풍부하고, 여러가지 작업에 대응.
	치수	중량
	전체 길이 190 mm*	44g*

L사이즈 팔뚝부：대형 부품.또는 설정 온도를 가능한 한 낮게 하고 싶은 작업 방향.
	치수	중량
	전체 길이 200 mm*	54g*

*코드를 제외한

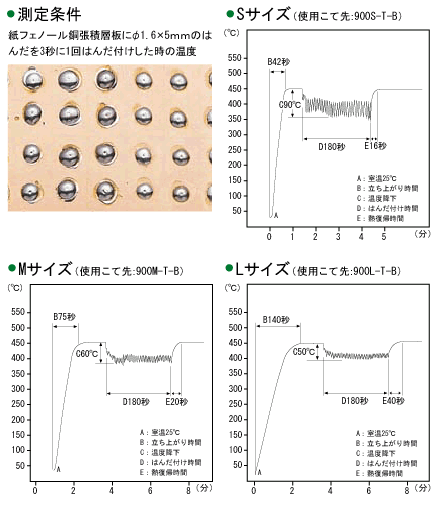

온도 열회복성 그래프

사양

설정 온도	200~480 ℃
온도 정도	±10 ℃
리플 온도	±1 ℃ (무부하시)
리크 전압	2mV 이하
어스 저항	2Ω이하
전원	AC100V 50/60Hz
소비 전력	60W
히터	세라믹 히터 AC24V - 50W
전원 코드＆플러그	3심고무 코드 이극 접지형 플러그 첨부 1.5m
전원 코드＆플러그	2심 고무 코드평형플러그 첨부 1.5m
팔뚝 접속 코드	5심실리콘 내열 코드 1.2m
팔뚝 접속 플러그	5핀 나사 락식

	치수	중량
스테이션부	120 (W) x 93 (H) x 140 (D)mm	1,300g

교환 부품

·팔뚝부 부품
품 차례	품명	적용 팔뚝 부품차례
A1322	히터	900 S, 900 S-ESD
A1321	히터	C1143,C1144, C1145,C1146
900S-006	봉투 너트	900S,900S-ESD
B1784	봉투 너트	C1143,C1144
B1794	봉투 너트	C1145,C1146
B1786	보호 파이프	C1143,C1144
B1787	보호 파이프	C1145,C1146
B2022	니플	C1143,C1144
B2033	니플	C1145,C1146

·온조기만
품번	품명	사양
C1155	936용 온조기	고무평플러그
C1156	936용 온조기	ESD 대책, 이극 접지
C1174	937용 온조기	ESD 대책, 이극 접지

·팔뚝대/스펀지
품 차례	품명	사양
C1141	팔뚝대	900S
C1142	팔뚝대	C1143,C1144, C1145,C1146
A1042	클리닝 스펀지	―

·SMD 홋트트이자 SMD 홋트트이자(Hakko)를 접속할 수 있습니다.
	※팔뚝대는 포함되어 있지 않습니다.별도 구입해 주십시오.

pcb21@korea.com

신형 히터에 의한 하이파워(90W)인 열회복성

마이크로 솔더링으로부터 번화가는 다까지
　가능한 범용성

연프리는 다 대응

카드 락 방식으로 확실한 온도 관리

디지털 오프셋 방식으로 온도 교정도 간단

각종 에러를 패널 표시와 버저에 의한 소리로 경고

정전기 대책

품번

No.938-01

세트 내용

Hakko 938 스테이션, Hakko 917(땜납 팔뚝·팔뚝처 2.4 D형 첨부), 전원 코드, 팔뚝대(클리닝 스펀지 첨부), 카드, 조인트 밴드, 내열 패드, 취급 설명서

사양

전원	AC100V 50/60Hz
소비 전력	100W
제어 온도	200~450℃ / (400~840oF)
온도 정도	무부하시 리플 온도±2℃

●스테이션부

출력	27V　3.4 A
외형 치수	100(W) X 106(H) X 188(D)mm
중량	2.5kg

●핫코 917(팔뚝부)

소비 전력	90W(27V)
표준 팔뚝처	T10-D24(2.4 D형부)
팔뚝처 어스간저항	2Ω이하
누락 전압	2 mV이하
코드	1.2m
전체 길이(제코드)	175mm(2.4 D를 붙였을 경우)
중량(제코드)	45g(2.4 D를 붙였을 경우)

*온도 표시는 Hakko191으로 계측한 온도입니다.
*이 상품은 정전기 대책이 되고 있습니다.

HAKKO FX-901

땜납 팔뚝

전지 기선을 빼앗김

		HAKKO 933·934
		땜납 팔뚝
		온도 버튼에 의한 온도 관리

		HAKKO U
		땜납 팔뚝
		목 무늬 사양

HAKKO RED

땜납 팔뚝

사용하기 쉬운 내식 팔뚝처 첨부

HAKKO PRESTO

땜납 팔뚝

스윗치 온으로 130 W의 급속 가열

pcb21@korea.com

대형 세라믹 히터 타입

품번

No.455-1　40W　팔뚝처 어스

No.455-2　40W

No.456-1　60W　팔뚝처 어스

No.456-2　60W

※팔뚝처 어스 첨부의 기종은, 이극 접지형 플러그

사양

품 차례	455-1	455-2	456-1	456-2
코드＆플러그	3심고무 코드 이극 접지형 플러그부	2심고무 코드 평형플러그부	3심고무 코드 이극 접지형 플러그부	2심고무 코드 평형플러그 첨부
표준 팔뚝처	A1049(4C)	A1047(B)	A1031(6 C)	A1023(2 B)
전원	AC100V
소비 전력	40W		60W
전체 길이*	215mm		250mm
중량*	100g		150g
그 외	평형플러그 기종만 블리스터 팩들이
※코드를 제외한

교환 부품

품 차례	품명	적용 기종
A1054	히터/100 V-40 W	455
A1027	히터/100 V-60 W	456
B1015	봉투 너트	455
B1120	봉투 너트	456
B1156	보호 파이프	455
B1118	보호 파이프	456
B1157	고정 파이프	455
B1119	고정 파이프	456
B1158	플랜지	455
B1121	플랜지	456
B1160	터미널 고정 스프링	455
B1123	터미널 고정 스프링	456

변환 플러그　No.B1356

※어스 하지 않고 사용하면,
팔뚝처 어스의 효과가 없습니다

HAKKO 599B

땜납부 주변

납프리는 다 부에 최적인 팔뚝처 클리너　599B　타

		HAKKO 팔뚝대
		땜납부 주변
		펜슬 타입용 암 타입용 트이자용 범용

HAKKO 611

땜납부 주변

땜납 릴대

		HAKKO 604
		땜납부 주변
		납프리는 다 부에 최적인 팔뚝처 클리너　599B　타

pcb21@korea.com

납프리 대책용
코스트 퍼포먼스가 뛰어난
「땜납 컷 기능 첨부 공급 장치」

플럭스 비산의 경감에

공간절약 설계

소지의 릴대에 세트 해 사용하실 수 있는
　(HAKKO 611으로 편성 가능)

품번

No.375-01　땜납지름　0.5 mm용

No.375-02　땜납지름　0.6 mm용

No.375-03　땜납지름　0.8 mm용

No.375-04　땜납지름　1.0 mm용

세트 내용

　본체, AC아답터

사양

본체	정격	DC24V 75mA
	모터정격	DC24V 130mA(정격)
	땜납 전송 속도	27mm/sec.
	외형 치수	76(W)x96(H)x50(D)mm
	중량	약 590 g
AC아답터	출력	DC 24V

사용예

땜납 컷 했을 때의 효과

＜플럭스의 비산량 측정 그래프＞

·측정 내용

납프리는 다(Sn-3Ag-0.5Cu)φ1.0 X500mm를 당사는 다 팔뚝 제품에 공급해,
플럭스의 비산량을 측정.

※작업 조건에 의해서 비산 방지 효과에 차이가 나오는 것을 생각할 수 있습니다.

<땜납 단면도>

※작업 조건에 의해서 비산 방지 효과에 차이가 나오는 것을 생각할 수 있습니다.

옵션

No.B2763
수중 스윗치

No.1649
풋 스윗치

품 차례	품명
B2763	수중 스윗치
B1649	풋 스윗치

24 V출력, ESD 대책

절연 트랜스 내장(24 V출력)

노즐을 어스

제로 크로스 스위칭에 의한 온도 제어

정전기 대책품

품번

No.474-1 ESD 진공 펌프 내장 타입

※표준 노즐은φ1.0 S형

세트 내용

본체, 팔뚝, 전용 팔뚝대(No.631-06), 필터 파이프, 세라믹 페이퍼 필터(S×2, L×4), 스프링 필터(3), 클리닝 핀(노즐φ1.0용, 히터용), 클리닝 핀 가려, 클리닝 드릴(노즐φ1.0용), 실리콘 그리스, 스패너

사양

전원	AC100V 50/60Hz
소비 전력	100W(No.474-1)/70W(No.475-1)
출력전압	AC24V
모터 출력	18W(No.474-1마셔)
압축 공기 소비량	46/min(No.475-1마셔)
설정 온도	380~480℃
리크 전압	2 mV이하
히터	세라믹 히터 AC24-50W
어스 저항	2Ω이하
진공 발생 방식	더블 실린더식 다이어프램 펌프(No.474-1)
진공 발생 방식	에제크타폰프(No.475-1)
도달 진공 압력	No.474-1 : 80kPa(600mmHg)/No.475-1 : 93kPa(700mmHg)
흡입 유량	15//min(No.474-1)
흡입 유량	28/min(No.475-1)
전원 코드＆플러그	3심고무 코드 이극 접지 플러그
중량	3.8kg(474 스테이션부)
	3.0kg(475 스테이션부)
	200g(팔뚝부)
치수	165(W)×135(H)×260(D) mm* (474·475 스테이션부)
치수	135(H)×174(L) mm* (팔뚝부)

※코드, 호스를 제외한

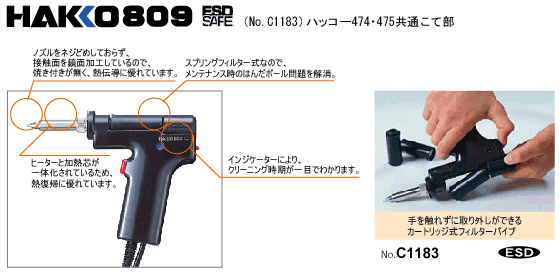

팔뚝부

납프리 대응
No.815-01 펜슬 타입

납프리 대응
No.816-01 암 타입

pcb21@korea.com

표면 실장 기판의 리페어에

자동 냉각 기능
　 사용후, 전원을 OFF 로 하면,
　 히터와 그립의 과열 방지 때문에,
　 자동 냉각 운전을 실시합니다.

정전기 대책 사양

컴팩트한 디자인
　 HAKKO850보다, 폭 27 mm,
　 안길이 20 mm의 컴팩트화

품번

No.850B-1　ESD

세트 내용

본체, 팔뚝, 팔뚝 홀더, 전원 코드, FP픽업, FP픽업 와이어(대·소) 각 1

※이 제품에는, 노즐이 포함되어 있지 않으므로, 구입 시에는 반드시 취급의 부품에
맞춘 노즐을 구입해 주세요.

사양

전원	AC100V 50/60Hz
소비 전력	280W
최대 풍량	23l/min
설정 온도	100~420 ℃ (A1126B 사용시)
치수 (스테이션부)	160(W)×145(H)×225(D) mm
전체 길이 (팔뚝부)*	196(L)mm
중량 (스테이션부)*	4kg
중량 (팔뚝부)*	120g
*코드, 호스를 제외한

교환 부품

품 차례	품명
B1438	FP픽업(와이어 2개 첨부)
B1439	FP픽업 와이어(S)
B1440	FP픽업 와이어(L)

SMD 리워크시스템 (SMD REWORK SYSTEM)

SMD 리워크

SMD 리워크를 효율적으로 실시하기 위한 툴 소개

옵션	HAKKO 852 HAKKO 853 HAKKO 850B

HAKKO FM-2022

SMD 리워크

SMD 리워크를 효율적으로 실시하기 위한 툴 소개

FM2022　

HAKKO FM-2023

SMD 리워크 시스템

SMD 리워크를 효율적으로 실시하기 위한 툴 소개

HAKKO 950

SMD 리워크 시스템

SMD 홋트트이자

HAKKO 950　

HAKKO 854

SMD 리워크 시스템

고밀도 실장 기판의 수리에 적합

HAKKO 852

pcb21@korea.com

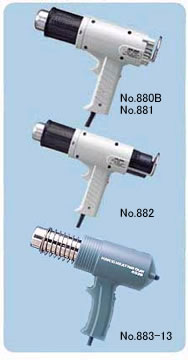

공업용 열풍기

표준 타입품 차례

No.880B　800W

No.881　1000W

온도 가변 타입품 차례

No.882　1000W

고풍속타입품 차례

No.883-13　1000W

사양

	880B	881	882	883
소비 전력	800W	1000W
최고 온도*1	400 ℃	450 ℃	실온 450 ℃	500 ℃
			(연속 가변)
풍속	330m/min	360m/min		1250m/min
풍량	0.18m³ /min	0.2m³ /min
치수(mm)	245(W)		285(W)	260(W)
	x 185(H)		x 185(H)	x 190(H)
	x 70(D)		x 70(D)	x 75(D)
중량*2	550g		700g	750g
1 노즐구로부터 10mm 의 위치에서 측정한 대략의 값입니다. 2 전원 코드를 제외하다.

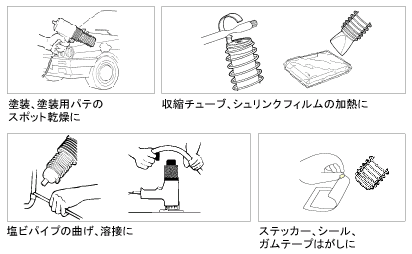

용도예

도료의 건조	국부적인 도료 건조하게 최적
도료의 조색	조색(색 대면시켜) 시의 건조
쉬링크 필름	필름열수축
수축 튜브	전선 커버등의 열수축
접착제제	자동차용 범퍼등 접착제제의 보수
인테리어 관계	비닐 크로스, 바닥재등 , 마루 시행 작업
플라스틱 성형품 　　　　　　고무 제품	플라스틱 제품(열가소성)의 휨, 편입, 조입작업에
염화비닐 파이프	휨가공
석재	석재의 연마 작업의 건조, 표면 윤기 내밀기제의 건조, 색 넣어의 건조, 고무 붙여 전의 건조하게(나이리etc.)
라벨은이 해
열강화성 수지	경화 촉진
해동	동기 동결한 수도관, 기계류의 가열

교환 부품

품 차례	품명
A1062	880 B, 880C 800 W용 히터
A1055	881, 882 1000 W용 히터
A1082	883 1000 W용 히터
B1333	883 필터

호트멜트 접착제(805용)

호트멜트 접착

호트멜트 접착제(804용)

호트멜트 접착

폴리아미드계　EVA계

HAKKO MELTER 806

호트멜트 접착

포장 업무향호트멜트

HAKKO MELTER 805

호트멜트 접착

하비향호트멜트 도포기

호트멜트 접착제(805용)

HAKKO MELTER 804

호트멜트 접착

전자 부품용 호트멜트 도포기

호트멜트 접착제

pcb21@korea.com

대전 방지용 리스트 스트랩

저스트 피트·장수명
　벨트의 길이가 자유롭게 조절할 수 있기 때문에
　손목의 가는 여성의 분이라도 안심하고 사용할 수 있습니다.
대형 스냅을 사용하고 있다. 내구성 이 뛰어납니다.

품번

No.442B-01　어드선 1.5m

No.442B-02　어드선 2.5m

사양/세트 내용
품명	핫코 442B / 리스트 스트랩
내용	리스트밴드 ·····1	리스트밴드 ·····1
	어드선(바나나 플러그, 악어 불평 클립 첨부) 실용 1.5m ·····1	어드선(바나나 플러그, 악어 불평 클립 첨부) 실용 2.5m ·····1

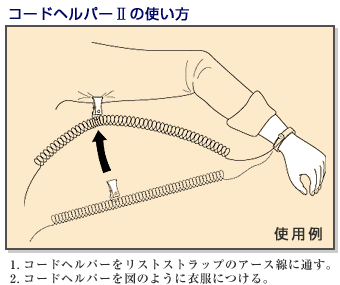

	코드 헬퍼 II ·····1	코드 헬퍼 II ·····1

교환 부품

INDEX	품명
B2760	리스트밴드
B2758	어드선/1.5 m
B2759	어드선/2.5m
※코드는 바나나 클립입니다만, 악어 불평 클립이 부속되어 있기 때문에 어디서 라도 사용하실 수 있습니다.
