리드 프레임재의 사진

비즈니스나 사회 생활의 IT화가 진행되는 중, 히타치는 그것들을 기반으로부터 지지하는 반도체, 표시장치를 시작해 다양한 최첨단 재료를 제공하는 써플라이어로서 현대 사회의 발전에 공헌하고 있습니다.




반도체 부품


  • 반도체 제품/솔루션
    [(주) 르네사스테크노로지]

  • 고급 지향 정보 통신 시스템을 위한 반도체

  • DRAM 제품
    [에르피다메모리(주)]

  • 반도체용 재료
    [히타치 화성공업(주)]

  • 파워 반도체

  • 컴퓨터·반도체 IC용 장치·부품·재료
    [히타치 금속(주)]

  • 초소형 비접촉 IC 「뮤 팁」

  • 주변 IC/LSI
    리튬 이온 배터리 감시용 IC, 암호 가속기 LSI 등 [(주) 히타치초LSI 시스템즈]



디바이스 제조·검사 시스템


  • 디바이스 제조·검사 시스템
    [(주) 히타치 하이테크노로지즈]

  • 초음파 장치, 제조·검사 장치
    [히타치 건기 파인 텍(주)]



전자 디바이스


  • 영상·디지털 기기 부품

  • 전자기기 부품
    [(주) 히타치 미디어 일렉트라닉스]

  • 전자기기 설계·제조 서비스

  • 디스플레이 디바이스
    [(주) 히타치 디스프레이즈]

  • 디스플레이용 재료
    [히타치 화성공업(주)]

  • 배선판용 재료
    [히타치 화성공업(주)]

  • IT기기용 재료·부품
    [히타치 금속(주)]

  • EMC 노이즈 대책 부품·재료
    [히타치 금속(주)]

  • 마그넷
    [히타치 금속(주)]

  • 평면 디스플레이용 브라운관용 부품·재료
    [히타치 금속(주)]



설계·서비스


  • 반도체 솔루션
    [(주) 르네사스테크노로지]

  • 전자기기 설계·제조 서비스

  • IC/LSI 설계·개발 서비스
    [(주) 히타치초LSI 시스템즈]

  • 플래시 내장 마이크로컴퓨터 기입 서비스
    [(주) 히타치초LSI 시스템즈]



자동차용 부품


  • 자동차기기·시스템

  • 자동차용 부품·재료
    [히타치 금속(주)]



소재·재료


  • 부품·재료
    [히타치 금속(주)]

  • 화학 재료·소재
    [히타치 화성공업(주)]

  • 케이블
    [히타치 전선(주)]

  TEL : 02-2625-0661 (代)




「SH7290」는, 휴대 전화 시스템의 전용선 접속 시스템 LSI와 접속하고, 음성이나 동영상등의 멀티미디어·어플리케이션을 전용에 처리하는 프로세서입니다.CPU 코어로서 32비트 RISC 마이크로컴퓨터 SuperH 패밀리의 멀티미디어 휴대 기기용으로 「DSP 기능」을 탑재한 「SH3-DSP」를 내장해, 더하고, 각종 멀티미디어·어플리케이션을 실현하는데 필요한 주변 기능이나 인터페이스를 탑재하고 있습니다.본제품을 사용하는 것으로, 전용선 접속 시스템 LSI에 처리 부담을 주지 않고 , 어플리케이션의 고속처리를 실현할 수 있고, 어플리케이션의 개발을 전용선 접속 시스템 LSI의 통신 처리와 분리해 행할 수 있기 위해, 다채로운 멀티미디어·어플리케이션을 탑재하는 차세대 휴대전화 시스템을, 단기간으로 용이하게 개발할 수 있습니다.

  • 전용 인터페이스로 각종 전용선 접속 시스템 LSI와 접속할 수 있어 통신 방식이 다른 휴대 전화에의 적용이 가능.
  • 대용량 메모리의 내장에 의해, 고속의 어플리케이션 처리를 실현.
  • 저소비 전력화의 실현에 의해, 본제품 추가에 의한 시스템의 소비 전력 증가를 억제.
  • 다양한 주변 모듈이나 인터페이스를 탑재.한층 더 개발용 플랫폼에 의해, 응용 프로그램의 개발이 용이.
  • 멀티미디어 대응의 풍부한 미들웨어에 의해 고기능의 어플리케이션의 조기 개발이 가능.
  • CPU 코어： SH3-DSP
  • 전원 전압： 내부：1.4~1.6V , 외부：2.7~3.6V
  • 동작 주파수： 133MHz
  • 처리 성능： 173MIPS
  • 내장 RAM：128 K바이트
  • 캐시 기억 장치：32 K바이트
  • X/Y메모리(DSP용)：16 K바이트
  • 내장 주변 기능
    • DMAC×6 채널
    • MMU
    • USB 펑션(USB 규격 v1.1 대응)× 1 채널
  • 인터페이스
    • 전용 인터페이스(전용선 접속 시스템 LSI 접속등 )
    • NAND/AND형 플래쉬 메모리 인터페이스
    • 비디오 I/O(카메라 모듈 직결 인터페이스)
    • 멀티미디어 카드*1인터페이스
    • SIM 카드 인터페이스
    • 키스 왈가닥 인터페이스
    • I2C인터페이스
    • 시리얼 인터페이스× 2 채널
    • FIFO 첨부 시리얼 인터페이스× 2 채널
    • 조 보동기식 시리얼 인터페이스× 2 채널
  • 패키지
    • 240핀 CSP　 (13mm×13mm 0.65 mm핀 피치)
    • 256핀 CSP　　(11mm×11mm 0.5 mm핀 피치)







「SH7294」는, 휴대 전화 시스템의 전용선 접속 시스템 LSI와 접속하고, 음성이나 동영상등의 멀티미디어·어플리케이션을 전용에 처리하는 프로세서입니다.「SH-Mobile」시리즈의 제1탄 제품인 「SH7290」로부터, RAM나 USB등의 주변 기능의 일부를 제외한 컴팩트판인 한편, 카메라 대응 기능이나 표시 기능을 강화하고 있어, 카메라 부착 휴대 전화에 적절한 제품입니다.

  • 카메라 대응 기능의 강화에 의해, VGA 카메라와의 직접 접속이나 OSD(온스크린 ·디스플레이)등이 다채로운 표시가 가능
  • 풍부한 멀티미디어 대응 미들웨어의 라인 업 확대에 의해, 대응 가능한 고기능 어플리케이션의 확대 및 조기 개발이 가능
  • 「SH7294」의 다양한 주변 모듈이나 인터페이스를 탑재한 개발용 플랫폼에 의해, 시스템의 개발이 용이
  • 「SH7294」의 패키지는, 소형의 CSP-225(10mm×10 mm, 0.5 mm핀 피치, 두께 1.4 mm)를 채용해 게다가 같은 외형 사이즈로, 「SH7294」라고 1 M바이트의 SRAM를 스택 실장한 MCM 「HJ93D1705BP」(10mm×10 mm, 0.5 mm핀 피치, 두께 1.4 mm)을 제품화



【SH7294】
  • CPU 코어： SH3-DSP
  • 전원 전압： 내부：1.4~1.6V , 외부：2.7~3.6V
  • 동작 주파수： 120MHz
  • 처리 성능： 156MIPS
  • 캐시 기억 장치：32 K바이트
  • X/Y메모리(DSP용)：16 K바이트
  • 내장 주변 기능
    • DMAC×6 채널
    • MMU
    • VGA 카메라 대응 기능
  • 인터페이스
    • 전용 인터페이스(전용선 접속 시스템 LSI 접속등 )
    • NAND/AND형 플래쉬 메모리 인터페이스
    • 비디오 I/O(카메라 모듈 직결 인터페이스)
    • I2C인터페이스
    • FIFO 첨부 시리얼 인터페이스× 1 채널
    • 조 보동기식 시리얼 인터페이스× 1 채널
  • 패키지
    • 225핀 CSP (10mm×10 mm, 0.5 mm핀 피치, 두께 1.4 mm)
【HJ93D1705BP】
  • 탑재 CPU： SH7294(120 MHz, 156MIPS)
  • 탑재 SRAM： 1 M바이트
  • 전원 전압： 내부：1.4~1.6V , 외부：2.7~3.3V
  • 패키지： 225 핀 CSP (10mm×10 mm, 0.5 mm핀 피치, 두께 1.4 mm)

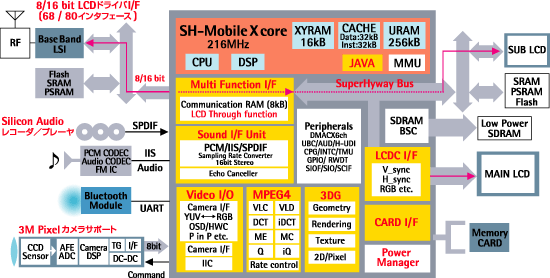

본제품 「SH-Mobile3」는, 차세대 휴대전화의 고급 지향 모델 전용의 어플리케이션 프로세서입니다.고처리 성능의 32비트 RISC(Reduced Instruction Set Computer) CPU 코어, 2 D/3 D그래픽스 엔진이나 MPEG-4의 풀·하드웨어 가속기를 탑재해, 고도의 각종 멀티미디어·어플리케이션을 쾌적한 동작으로 처리합니다.

  • 당사 종래비, 약 2.3배의 성능 향상과 고성능인 멀티미디어 대응 기능의 탑재에 의해, 차세대 휴대전화의 고급 지향 모델에 있어서의 고도의 어플리케이션을 실현 가능.
  • 신CPU 코어 「SH4AL-DSP」를 탑재해, 당사 종래비, 약 2.3배의 고성능화를 실현.
  • 300만화소 클래스의 카메라 모듈 대응 및 화상 처리 기능.
  • 2 D/3 D그래픽스 엔진과 MPEG-4 하드웨어·가속기에 의한 동화상 처리.

  • CPU 코어 ： SH4AL-DSP
  • 전원 전압 ： 내부：1.1~1.3V, 외부：2.5~3.3V 또는 1.65~1.95V
  • 동작 주파수： 216MHz
  • 처리 성능 ： 389MIPS (216 MHz 동작시)
  • 내장 RAM ： 256 K바이트
  • 캐시 기억 장치 ： 32 K바이트 명령/32 K바이트 데이터 분리 4 웨이셋트아소시아티브 방식
  • X/Y메모리(DSP용) ： 16 K바이트
  • 내장 주변 기능
    • 300만 화소 카메라 대응 기능
    • MPEG-4 풀·하드웨어 가속기
    • 2 D/3 D그래픽스 엔진
    • DMAC×6 채널
    • MMU
    • 비디오 출력 유닛
    • TFT 칼라 액정 대응 LCD 콘트롤러
  • 인터페이스
    • 전용 인터페이스(전용선 접속 시스템 LSI 접속등 )
    • NAND/AND형 플래쉬 메모리 인터페이스
    • 비디오 I/O(카메라 모듈 직결 인터페이스)
    • I2C인터페이스(*1)
    • 클락 동기 시리얼 인터페이스× 1 채널
    • FIFO 첨부 시리얼 인터페이스× 1 채널
    • 조 보동기식 시리얼 인터페이스× 1 채널
    • 사운드 인터페이스 유닛×2 채널
  • 패키지
    • 409핀 CSP (12mm×12 mm, 0.5 mm핀 피치, 두께 1.4mm)








본제품은, CPU 코어로서 종래의 「SH-Mobile 시리즈」와 같을 「SH3-DSP」를 탑재해, 최대 120 MHz로 동작합니다.기능은, 멀티미디어·어플리케이션을 처리하기 위한 기본 기능과 카메라 대응 기능에 좁혀, 컴팩트한 구성으로 하고 있습니다.
　본제품은, 200만 화소 상당한 카메라 대응 기능을 갖추면서도, 다른 기능을 짜 컴팩트하게 해 저가격화를 도모해, 가격과 기능, 성능의 밸런스가 뛰어난 하이·코스트 퍼포먼스를 실현하고 있습니다.이것에 의해, 고화소의 카메라를 장비하는 고성능인 차기 보급 모델의 저가격화에 공헌합니다.

  • 전용 인터페이스로 각종 전용선 접속 시스템 LSI와 접속할 수 있어 통신 방식이 다른 휴대 전화에의 적용이 가능.
  • 대용량 메모리의 내장에 의해, 고속의 어플리케이션 처리를 실현.
  • 저소비 전력화의 실현에 의해, 본제품 추가에 의한 시스템의 소비 전력 증가를 억제.
  • 다양한 주변 모듈이나 인터페이스를 탑재.한층 더 개발용 플랫폼에 의해, 응용 프로그램의 개발이 용이.
  • 멀티미디어 대응의 풍부한 미들웨어에 의해 고기능의 어플리케이션의 조기 개발이 가능.
  • CPU 코어： SH3-DSP
  • 전원 전압： 내부：1.4~1.6V, 외부：2.7~3.0V 또는 1.65~1.95V
  • 동작 주파수： 120MHz
  • 처리 성능： 156MIPS
  • 내장 RAM： 32 K바이트
  • 캐시 기억 장치： 32 K바이트
  • X/Y메모리(DSP용)：16 K바이트
  • 내장 주변 기능
    • UXGA 카메라 대응 기능
    • DMAC×6 채널
    • MMU
  • 인터페이스
    • 전용 인터페이스(전용선 접속 시스템 LSI 접속등 )
    • NAND/AND형 플래쉬 메모리 인터페이스
    • 비디오 I/O(카메라 모듈 직결 인터페이스)
    • I2C인터페이스(*1)
    • 클락 동기 시리얼 인터페이스× 1 채널
    • FIFO 첨부 시리얼 인터페이스× 1 채널
    • 조 보동기식 시리얼 인터페이스× 1 채널
    • 사운드 인터페이스 유닛×2 채널
  • 패키지
    • 281핀 CSP(9mm×11 mm, 0.5 mm핀 피치, 두께 1.4mm)







M32R 패밀리 마이크로컴퓨터 평가 시스템 제품 일람


M32R 패밀리 개발 서포트 툴 제품에 대해서는「르네사스제 개발 서포트 툴」을 참조해 주세요.

제품 이행의 안내
●M32R/ECU starter 킷
2004연 5월 이후, 신제품의 M32R/ECU starter 킷을 구입해 주십시오.
현행의 M32R/ECU 간이 에뮬레이터 M3A-2195 편성판 starter 킷은, 2004년 12월 1일로서 판매를 중지하겠습니다.
대상의 starter 킷의 형명은, 이하대로입니다.
·M3A-2114 G52 ·M3A-2114 G62 ·M3A-2114 G72
·M3A-2142 G52 ·M3A-2142 G62 ·M3A-2152 G52 ·M3A-2128 G50


●M32R/ECU 간이 에뮬레이터 프로브
2004연 1월 16일 이후, M32R 에뮬레이터 M32100T-EZ-E를 구입해 주십시오.
간이 에뮬레이터 프로브 M3A-2195 G50는, 2004년 7월 1일로서 판매를 중지하겠습니다.



M32R 패밀리의 마이크로컴퓨터 평가 시스템 제품의 일람을 이하에 나타냅니다.

하드웨어 제품명 시리즈명 제품 개요
M3A-2114G52, M3A-2114G52A** M32R/ECU M32170F6VFP 탑재(소켓 실장)의 평가용 보드를 패키지 한 starter 킷
M3A-2114G62, M3A-2114G62A** M32R/ECU M32171F3VFP 탑재(소켓 실장)의 평가용 보드를 패키지 한 starter 킷
M3A-2114G72, M3A-2114G72A** M32R/ECU M32173F2VFP 탑재(소켓 실장)의 평가용 보드를 패키지 한 starter 킷
M3A-2128G50, M3A-2128G50A** M32R/ECU M32170F6VWG 탑재(FBGA판 팁 실장)의 평가용 보드를 패키지 한 starter 킷
M3A-2142G52, M3A-2142G52A** M32R/ECU M32180F8TFP 탑재(소켓 실장)의 평가용 보드를 패키지 한 starter 킷
M3A-2142G62, M3A-2142G62A** M32R/ECU M32182F3TFP 탑재(소켓 실장)의 평가용 보드를 패키지 한 starter 킷
M3A-2152G52, M3A-2152G52A** M32R/ECU M32176F4TFP 탑재(소켓 실장)의 평가용 보드를 패키지 한 starter 킷
M3A-2145G50 M32R/ECU UART에 의한 플래시 개서 킷
M3A-2195G50 M32R/ECU 간이 에뮬레이터 프로브
M3A-2142G03 M32R/ECU M32R/ECU 평가 보드용 기능확장 기판
M3A-2142G04 M32R/ECU M32R/ECU 평가 보드용 MCU 단자 처리 기판
**: 개발중

소프트웨어 제품명 시리즈명 제품 개요
M3S-UFLA32R M32R/ECU UART에 의한 플래시 개서 유틸리티





starter 킷/레퍼런스 키트

starter 킷/레퍼런스 킷은, 마이크로컴퓨터 평가용 보드,starter 킷/레퍼런스 킷용 SDI 인터페이스 보드(M3A-2190), 또는M32R 패밀리 에뮬레이터(마이크로컴퓨터 기종 한정 사용판 M32100T-EZ-E*1), starter 킷/레퍼런스 킷용 디버거 프론트엔드(KD32R), 또는디버거 프론트엔드(M3T-PD32RM), M32R 패밀리용 크로스 툴 킷(M3T-CC32R)[체험판]으로 구성되어 있습니다. 응용 프로그램, 및 시스템 개발의 초기 단계에서의 평가에 사용해 주실 수 있습니다.

*1： starter 킷에 부속되는 M32100T-EZ-E는, starter 킷용으로 준비된 평가 보드 탑재 마이크로컴퓨터 전용의 M32R 패밀리 에뮬레이터입니다.본M32100T-EZ-E에뮬레이터는 평가 보드 탑재 마이크로컴퓨터 이외의 M32R 패밀리 마이크로컴퓨터에 대해, 사용할 수 없기 때문에 주의 부탁 드립니다.
덧붙여 M32R 패밀리 마이크로컴퓨터 대응판 M32100T-EZ-E에의 버전 업에 관해서는, 구입처를 통해서 폐사에 문의해 주세요.


제품 이행의 안내
●M32R/ECU starter 킷
2004연 5월 이후, 신제품의 M32R/ECU starter 킷을 구입해 주십시오.
현행의 M32R/ECU 간이 에뮬레이터 M3A-2195 편성판 starter 킷은, 2004년 12월 1일로서 판매를 중지하겠습니다.
대상의 starter 킷의 형명은, 이하대로입니다.
·M3A-2114 G52 ·M3A-2114 G62 ·M3A-2114 G72
·M3A-2142 G52 ·M3A-2142 G62 ·M3A-2152G52 ·M3A-2128 G50


●M32R/ECU 간이 에뮬레이터 프로브
2004연 1월 16일 이후, M32R 패밀리 에뮬레이터 M32100T-EZ-E를 구입해 주십시오.
간이 에뮬레이터 프로브 M3A-2195 G50는, 2004년 7월 1일로서 판매를 중지했습니다.



starter 킷 일람
시리즈명 마이크로컴퓨터형명 시스템형명
M32R/ECU 시리즈
32170, 32174 그룹		 M32170F3VFP, M32170F4VFP, M32170F6VFP, M32174F3VFP, M32174F4VFP M3A-2114G52A**, M3A-2114G52,
M3A-2128G50A**, M3A-2128G50
M32R/ECU 시리즈
32171그룹		 M32171F2VFP, M32171F3VFP, M32171F4VFP M3A-2114G62A**, M3A-2114G62
M32R/ECU 시리즈
32172, 32173 그룹		 M32172F2VFP, M32173F2VFP M3A-2114G72A**, M3A-2114G72
M32R/ECU 시리즈
32176그룹		 M32176F4VFP, M32176F4TFP, M32176F3VFP, M32176F3TFP, M32176F2VFP, M32176F2TFP M3A-2152G52A, M3A-2152G52
M32R/ECU 시리즈
32182그룹		 M32182F8VFP, M32182F8TFP, M32182F3VFP, M32182F3TFP M3A-2142G62A, M3A-2142G62
**: 개발중

악세사리 일람
악세사리명 시리즈명 시스템형명
M32R/ECU 평가 보드용
기능확장 기판		 M32R/ECU 시리즈
32176, 32182 그룹 		M3A-2142G03
M32R/ECU 평가 보드용
MCU 단자 처리 기판		 M32R/ECU 시리즈
32176, 32182 그룹		 M3A-2142G04


유틸리티 일람
유틸리티명 시리즈명 시스템형명
UART에 의한 플래시 개서 킷 M32R/ECU 시리즈 일반 M3A-2145G50/M3S-UFLA32R








·스태틱 회로를 채용한, 16비트의 최상위기종
·기본 명령 1 스테이트에 의해 3.3 V/33 MHz시, 최소 명령 실행 시간 30 ns를 실현
·2.2 V저전압 동작품도 라인 업
·종래의 16비트 마이크로컴퓨터에 비해 동등의 처리 성능·기능으로1/5이하의 저소비 전력을 실현
·종래에 비해, 불요폭 쏘아 맞혀의 노이즈를 10~20 dB저감 하는 로 노이즈품을 라인 업
·H8/300, H8/300 H와 명령 상위 호환


Jan. 28. 2005 H8S/2649 그룹 H8S 패밀리 관련 뉴스 릴리스
업계처음, 소프트웨어 IP보호 기능을 탑재한 마이크로컴퓨터 「H8S/2189F」을 제품화
Jan. 6. 2005 H8S/2189 그룹
Dec. 20. 2004 어플리케이션 노트갱신
- H8S/2200 시리즈：5건 추가
- H8S/2100 시리즈：10건 추가
　 H8S/2189 그룹6월 양산 개시 예정




HCAN
H8S/2282 그룹 | H8S/2556 그룹 | H8S/2612 그룹 |
H8S/2615 그룹 | H8S/2628 그룹 | H8S/2639, 2638, 2636, 2630 그룹 |
H8S/2648, 2646 그룹 | H8S/2649 그룹
IEBus
H8S/2258 그룹 | H8S/2552 그룹
USB
H8S/2158 그룹 | H8S/2172 그룹 | H8S/2215 그룹 | H8S/2218, 2212 그룹

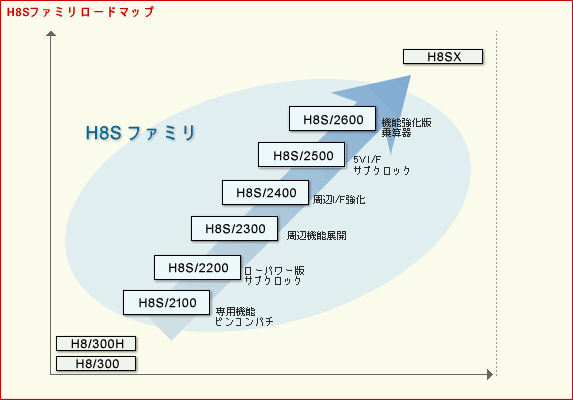

H8S/2100 시리즈
OA기기 용도에 최적인 I2C버스, 키보드 버퍼, LPC,ISA 버스 내장품을 적극 전개!!
H8S/2110B 그룹 | H8S/2111B 그룹 | H8S/2114 그룹 |
H8S/2128, 2128S, 2124 그룹 | H8S/2138, 2134 그룹 | H8S/2140B 그룹 |
H8S/2148, 2144 그룹 | H8S/2158 그룹 | H8S/2168 그룹 |
H8S/2172 그룹 | H8S/2189 그룹 | H8S/2199R 그룹
H8S/2200 시리즈
휴대 기기에 최적인 로 파워/서브 클락 내장품과 USB,LCD,IEBusTM등의
특수 기능 내장품을 전개중!!
H8S/2214 그룹 | H8S/2215 그룹 | H8S/2218, 2212 그룹 |
H8S/2239, 2238, 2237, 2227 그룹 | H8S/2245 그룹 | H8S/2258 그룹 |
H8S/2268, 2264 그룹 | H8S/2282 그룹
H8S/2300 시리즈
H8S 표준 마이크로컴퓨터.폭넓은 분야를 커버.대용량 Flash의 다양한 상품.고성능 33 MHz에도 전개!!
H8S/2319, 2318 그룹 | H8S/2329, 2328 그룹 | H8S/2339, 2338 그룹 |
H8S/2345 그룹 | H8S/2350 그룹 | H8S/2355 그룹 | H8S/2357, 2398 그룹 |
H8S/2368 그룹 | H8S/2378, 2378R 그룹
H8S/2400 시리즈
H8S/2300 시리즈의 고기능 주변과 H8S/2100 시리즈의 전용 기능을 집약해, 주변 I/F를
강화한 H8S/2400 시리즈를 새롭게 라인 업!
H8S/2437 그룹
H8S/2500 시리즈
로 파워/서브 클락 내장품, CAN 버스, IEBusTM, I2C버스 내장품을 전개중!!
H8S/2556, 2552, 2506 그룹
H8S/2600 시리즈
H8S의 최상위제품.성능을 추궁한다면 H8S/2600 시리즈.
차재 제어, FA용도에 최적인 제품을 라인 업!!
H8S/2612 그룹 | H8S/2615 그룹 | H8S/2628 그룹 |
H8S/2633 그룹 | H8S/2639, 2638, 2636, 2630 그룹 | H8S/2643 그룹 |
H8S/2648, 2646 그룹 | H8S/2649 그룹 | H8S/2655 그룹 | H8S/2668 그룹 |
H8S/2678, H8S/2678R 그룹






M16C PLATFORM 고효율 C언어 대응, 고속 처리, 저소비 전력등의 특징을 가지는 16비트 마이크로컴퓨터입니다.노이즈 대책의 강화, 높은 버그 대응 기능에 의해, 시스템 엔지니어의 진정한 전력이 됩니다.

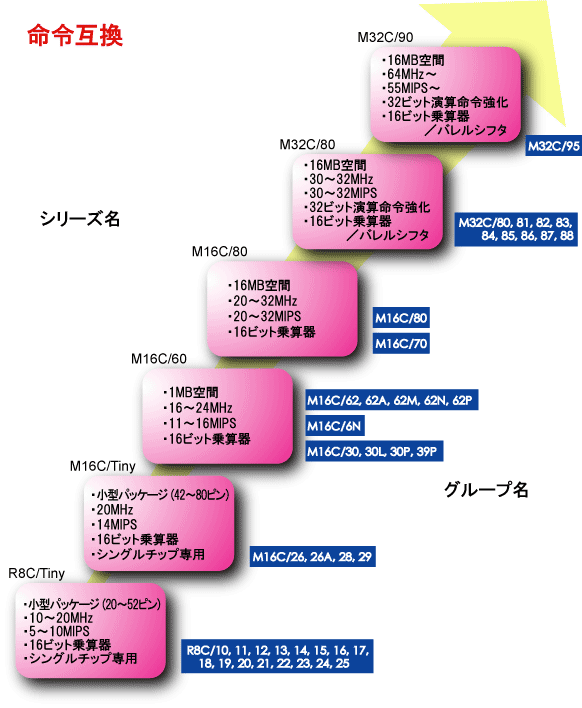

M16C 패밀리 도로지도





홈?>?제품?>?LCD 톱


　

 TEL : 02-2625-0661 (代)




HD66732,HD66735
제품형명
HD66732
HD66735
표시 문자수
한자
10자리수 4행
8자리수 1행
영숫자
20자리수 4행
16자리수 1행
그래픽스 표시 닷
120×52
-
아이콘 표시
200 seg
160 seg
내장 캐릭터수
전각 8,128 문자 반각 128 문자
동작 전압
2.0~5.5 V
액정 구동 전압
4.3~13 V
3~6.5 V
패키지
TCP
금 범프 첨부 팁
TCP
금 범프 첨부 팁
특징
　 ● 캐릭터 ROM/한자 ROM 내장화로 CPU의 소프트 부담을 경감
　 ● 그래픽 표시 상태로의 부분적인 캐릭터 ROM 데이터의 삽입 표시가 가능(자막 기능)
　 ● 휴대 기기 표시에 필요한 승압 회로, 전자 볼륨을 내장
　 ● 스탠바이·sleeve등의 저소비 전력 구동 컨트롤 가능

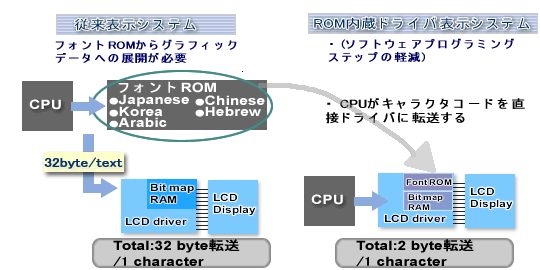

표시 시스템 비교
　 ● 종래의 그래픽 드라이버를 사용한 시스템에서는, 폰트 ROM를 외부부착 하고 있기 위해 1개의 한자 캐릭터를 표시시키는데 32바이트 필요했습니다만, 본제품에서는 2바이트 데이터의 전송으로 표시가 가능하게 됩니다.
따라서 한자 표시시에 전송 효율을 종래의 것1/16에 경감하는 것이 가능합니다.
　 　






HD66732,HD66735
제품형명
HD66732
HD66735
표시 문자수
한자
10자리수 4행
8자리수 1행
영숫자
20자리수 4행
16자리수 1행
그래픽스 표시 닷
120×52
-
아이콘 표시
200 seg
160 seg
내장 캐릭터수
전각 8,128 문자 반각 128 문자
동작 전압
2.0~5.5 V
액정 구동 전압
4.3~13 V
3~6.5 V
패키지
TCP
금 범프 첨부 팁
TCP
금 범프 첨부 팁
특징
　 ● 캐릭터 ROM/한자 ROM 내장화로 CPU의 소프트 부담을 경감
　 ● 그래픽 표시 상태로의 부분적인 캐릭터 ROM 데이터의 삽입 표시가 가능(자막 기능)
　 ● 휴대 기기 표시에 필요한 승압 회로, 전자 볼륨을 내장
　 ● 스탠바이·sleeve등의 저소비 전력 구동 컨트롤 가능
표시 시스템 비교
　 ● 종래의 그래픽 드라이버를 사용한 시스템에서는, 폰트 ROM를 외부부착 하고 있기 위해 1개의 한자 캐릭터를 표시시키는데 32바이트 필요했습니다만, 본제품에서는 2바이트 데이터의 전송으로 표시가 가능하게 됩니다.
따라서 한자 표시시에 전송 효율을 종래의 것1/16에 경감하는 것이 가능합니다.
　 　






HD66732,HD66735,HD66704

HD66704는, 7 세그먼트(segment)나 영숫자·일까 표시·기호등의 캐릭터 표시를 실시하는 콘트롤러 드라이버
입니다.구제품 HD44780/HD44100/HD61602의 기능을 원칩에 응축해, 세그먼트(segment) 표시와 캐릭터 표시를 보다 사용하기 쉽게 한 제품입니다.
최대 320 세그먼트(segment) 표시 가능
액정 구동 전압을 발생하는 승압 회로 내장(2~3배)
고속 클락 동기 시리얼, 고속 4비트 버스 인터페이스 대응
　
　
전원 전압(V)
1.8~5.5

LCD 전원 전압(V)
3.0~6.5
소비 전력〈μA)
50
LCD 드라이버
컬럼〈본)
80
코먼〈본)
18
마크용(개)
160~320
ON저항(kΩ)
3
동작 주파수(kHz)
32
내장 메모리
ROM(비트)
17280
표시 RAM(비트)
80×8
캐릭터 RAM(비트)
16×5
추천 동작 데티
1/2,3,4,11,18
패키지
TCP
Bump Die
그 외
승압 회로
세로배각 폰트
시리얼 I/F
　
　
　 16자리수 2행 캐릭터＋160 세그먼트(segment) 표시
　
　 16자리수 1행 세로배캐릭터＋160 세그먼트(segment) 표시
　 　
　 FAX, 전화, 프린터, 오디오/VTR, 전자 지갑 etc
　

세그먼트(segment) 타입
　
제품명
세그먼트(segment) 사이즈
핀수
그 외
H8S/2268
40seg×4com
100pin
-
H8S/2648
40seg×4com
144pin
-
H8S/2646
24seg×4com
128pin
-
　
제품명
세그먼트(segment) 사이즈
핀수
그 외
H8/3887
40seg×4 com
100pin
승압 회로 내장
H8/3847S
H8/3847R
40seg×4com
100pin
-
H8/3867
32seg×4com
80pin
승압 회로 내장
H8/3827R
H8/3827S
32seg×4com
80pin
-
H8/38024
32seg×4com
80pin
-
H8/38004
25seg×4com
64pin
-
H8/3802
25seg×4 com
64pin
-

 TEL : 02-2625-0661 (代)                FAX : 02-2101-3711

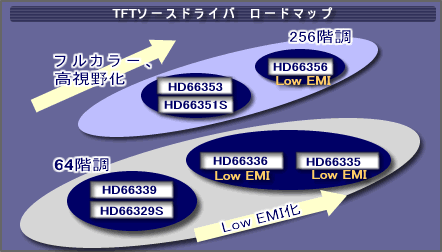

HD66329S, HD66339, HD66336, HD66335,HD66351S, HD66353, HD66356

　
　 　
계조
출력수
용도
제품형명
동작 전압
액정 구동 전압
I/F
최대 동작 주파수
64
384
노트북용
HD66329S
3.0~3.6 V
6~10V
TTL
45MHz
480
HD66339
2.3~3.6V
6.5~10V
TTL
55MHz
384
HD66336
2.7~3.6 V
6~10V
RSDSTM
85MHz
420
HD66335
2.7~3.6V
6.5~10 V
RSDSTM
70MHz
256
384
모니터용
HD66351S
2.3~3.6 V
11~16V
TTL
70MHz
480
HD66353
2.3~3.6 V
11~16V
TTL
70MHz
384
HD66356
2.7~3.6 V
11~16 V
RSDSTM
85MHz
주) RSDSTM는 미국 National Semiconductor Corporation의 상표입니다.
　
노트북 전용
　 HD66329S/HD66339
고시야각 모니터 전용
　 HD66351S/HD66353
　
노트북 전용
　 HD66336/HD66335
고시야각 모니터 전용
　 HD66356

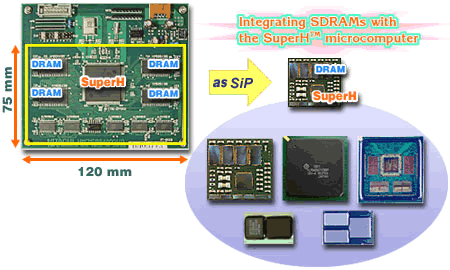

시스템 인 패키지





Network SRAM
특징
주된 용도
제품 라인 업
　
제품의 특징(어플리케이션 노트에 링크)
18 M비트·synchronous(동기식) SRAM
ZBT호환－다브르레이트 Write·파이프라인 Read 동작에 의해 데이타 버스의100% 유효 활용이 가능
말구성은, 512 K워드×36비트
주) ZBT(Zero Bus Turnaround)는 Integrated Device Technology, Inc의 상표입니다.
　
주된 용도
라우터, 스윗치등의 네트워크 기기
기지국, 교환기등의 통신 인프라 기기
고급 지향 사무기기, 계측기등의 캐시 기억 장치
　
제품 라인 업
2.5V/3.3 V와 시스템에 최적인 전원 전압을 셀렉트 할 수 있는 충실한 라인 업
JEDEC 표준의 패키지·핀 배치에 준거
×36비트 와이드품의 패키지는, 165 핀 BGA나 100 핀 TQFP도 서포트







타이틀
르네사스테크노로지에서는 탁월한 Bi-CMOS 고주파 기술과 MOSFET, CMOS 아날로그, 모듈화 기술로 고객의 여러가지 요구에 응답하고 있습니다.
모바일용의 RF부나 표시 촬상 부분, 카메라의 표시 촬상·신호 처리등의 고도의 기술을 필요로 하는 부분에서 많은 여러분의 지지를 얻고 있습니다.
또 소형화나 경량화가 필요하게 되는 휴대 기기에서는 메커트로닉스부나 파워 매니지먼트부에서도 기술을 발휘하고 있습니다.

2004/9/3
  자동차 ASSP의 루트 페이지를 갱신했습니다.

2004/6/17
  LBP/PPC용 IC의 페이지에 M6623 시리즈의 정보를 추가했습니다.

2004/6/7
  카메라용 IC의 루트 페이지에 strobe용 IGBT 드라이버의 정보를 추가했습니다.


제품의 형명으로부터 데이터 쉬트등을 재빠르게 입수되고 싶은 분
제품형명 서치를 이용하십시오.
검토중의 제품 어플리케이션에 관련하는 모든 르네사스 반도체를 찾고 계신 분
시스템 솔루션 의 페이지를 이용하십시오.
검토중의 제품 어플리케이션에 관련하는 전용 IC를 찾고 계신 분, 혹은 제품 패밀리를 아시는 분
　 　
 왼쪽 메뉴의 「제품 카테고리」로부터 선택해 주시든가, 혹은 톱 페이지에 있는 표제로부터 찾아 주세요.
카탈로그나 프레젠테이션 자료를 찾는 방

좌메뉴 또는 하부 문서 다운로드의 「카탈로그」나 「프레젠테이션 자료」를 클릭해 해당 자료를 다운로드해 주세요.


르네사스테크노로지에서는, 그 기능으로부터 전용 IC를 크게 10으로 분류하고 있습니다.한층 더 개개의 분류에서는, 실제의 용도나 기능으로 분류하고 있기 때문에, 이러한 분류로부터 목적의 전용 IC가 찾아내기 쉽게 되어 있습니다.
※링크 부분으로부터 제품 개요를 보실 수 있습니다.

이동 통신용
무선을 이용한 기기에 특화한 IC
휴대 전화용 IC
Bluetooth
근거리 라디오 커뮤니케이션
표시용
문자나 그래픽 표시에 특화한 IC
그래픽 콘트롤러용 IC
LCD 콘트롤러/드라이버
VFD 콘트롤러용 IC
LED 드라이버용 IC
영상 기기용
영상 기기에 특화한 IC
TV신호 처리
튜너
VTR(VCR) 신호 처리용 IC
AV공통 IC
모니터용 IC
카메라용 IC
전용 전원
각종 기기의 전원 전용 IC
전용 전원
음향 기기용
음향 기기에 특화한 IC
디지털 앰프
전자 볼륨
환경용 IC
악세사리용 IC
카셋트용 IC
카오디오용 IC

PC/마이크로컴퓨터 주변용
PC나 마이크로컴퓨터의 주변기기나 회로에 특화한 IC
USB 디바이스
시리얼 통신용 IC
인터페이스용 IC
PC전용 논리 IC
감시용 IC
I/O용 IC
전용 메모리
FDD용 IC
ODD용 IC
스토리지용
FDD나 광디스크 기기에 특화한 IC
FDD용 IC
ODD용 IC
정보/통신 기기용
유선 통신 기기나 정보 기기에 특화한 IC
고정 전화용 IC
통신 제어용 IC
FAX용 IC
LBP/PPC용 IC
USB 디바이스
패널 콘트롤러용 IC
전용 메모리
카드 리더용 IC
모터 드라이버
차재용
차재 기기에 특화한 IC
자동차 ASSP
차내 LAN
카오디오용 IC



 TEL : 02-2625-0661 (代)



특징
제품 정보
응용예
제품 일람
　 　
 　


르네사스테크노로지에서는 GSM·PDC·CDMA·IMT2000·세계의 휴대 전화에 사용되고 있는 주된 방식을 저소비 전력·소형화로 서포트하는 여러가지 IC를 준비하고 있습니다.

특징
M64082AGP
2 계통의 PLL를 원칩화
저소비 전류 Icc=10mA(3V TYP)
저전압 동작 Vcc=1.8V-3.6V
락 상태 표시 출력 단자 있어
정전류 출력 자동 변환형 요금 펌프 회로
소형 패키지(16 핀 SSOP, 0.65 mm피치)
M64886FP
수신부
1st IF용의 1st MIX, 2nd IF용의 2nd MIX, RSSI 및 복조부를 내장
음성용 expander, 및 스피커 앰프를 내장
전자 볼륨 내장
송신부
RF용 PA, 음성용 마이크 앰프, 압력, IDC 및 스프랏타피르타를 내장
PLL부
1.2 GHz 대응의 차동형VCO를 내장(주파수 조정이 가능)
VCO 주파수를 2체 배가 되는 회로를 내장
기준 용수정발진을 위한 B-E코르핏트형 발진 회로를 내장(마이크로컴퓨터와 공유 가능)
정전류형 요금 펌프 회로
PF08127B
E-GSM, DCS1800/1900 트리플 밴드 핸디 폰 대응 MOS FET 파워 증폭용 모듈
출력 매칭 회로 내장

외부부착 부품의 저감
파워 컨트롤의 간략화

고게인 3 단계 증폭：0dBm 입력(Typ.)
고효율

55% Typ. at 35.0 dBm for E-GSM
47% Typ. at 32.5 dBm for DCS1800
47% Typ. at 32.0 dBm for DCS1900

HD155155NP
핸드 휴대용용고집적 RF처리(Highly integrated RF processing for hand-portables)

동작 전원 전압 VCC : 2.7 to 3.0 V

저소비 전력

Rx mode/Tx mode/:95mA(typ) /:100mA(typ) 　
Warm-up Rx mode/Warm-up Tx mode:28mA(typ)/:36mA(typ)
Idle mode: ±30uA(typ) (VCCVCXO=0V)

동작 온도 범위: -30 to +85 degree
와이드 동작 주파수
　
Rx RF
Tx RF
GSM850
869-894MHz
824-849MHz
GSM900
925- 960MHz
880-915MHz
DCS1800
1805-1880MHz
1710-1785MHz
PCS1900
1930-1990MHz
1850-1910MHz
RFVCO, IFVCO, TxVCO 내장


제품 정보

520 MHz 듀얼 PLL 주파수 신디사이저 M64082AGP
세계의 ISM 밴드(300MHz-2.4 GHz)까지 대응 가능한 아날로그 방식의
트랜시버 기능 M64886FP

　

라인 업

듀얼 밴드 증폭기 구성
화상을 클릭하면 큰 사이즈로 보실 수 있습니다
　

라인 업

GSM용 프론트엔드 IC
화상을 클릭하면 큰 사이즈로 보실 수 있는
응용예
    휴대 전화
    무선 폰


제품 일람표
    RF프론트엔드
    RF파워업
    PA출력 GaAs MMIC저잡음 앰프
    PLL 주파수 신디사이저





Bluetooth 개요

Topics

제품 개별 정보를 신설했던[04/9/30]

Update History

What's new

「문서 일람」갱신 [04/9/30]
M64111WG 사양 소개를 제품 개별 정보로 통합
「도로지도」갱신 [04/9/30]
「문서 일람」갱신 [04/6/15]
SH7660 Solution Engine Rev.1.00 공개

Update History

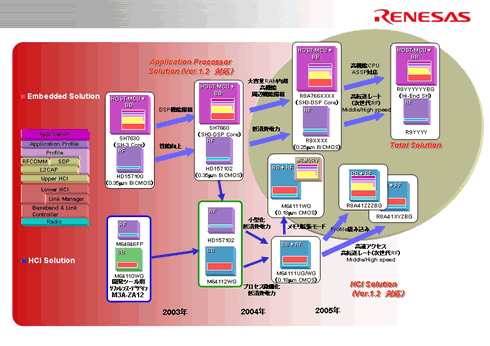

도로지도



Features

「Bluetooth Host Controller(HCI)」라고 하는 사양은, 논리 링크의 제어를 실시하는 L2CAP 이상의 계층의 통신 프로토콜을, 고객의 시스템에 이용된 호스트 CPU에 의해서 처리하는 것을 규정하고 있습니다.따라서 PC와 같이 강력한 호스트 CPU를 탑재한 기기의 경우는, HCI를 인터페이스로 한 Bluetooth 모듈이 적합하고 있습니다.그러나, 가정 전자제품이나 휴대 단말 중(안)에서도, 8~16비트 마이크로컴퓨터를 호스트 CPU로 한 편입 용도에 대해서는, Bluetooth의 상위 프로토콜층은 부담이 됩니다.호스트 CPU가 32비트 RISC　MPU/MCU이었다고 해도, 실시간 처리등의 스케줄링 제어를 변경하고 싶지 않은 경우는 상위 프로토콜의 처리가 어려운 경우가 있어, 르네사스에서는 고객이 필요로 하는 Bluetooth 통신 기능(소프트웨어＋하드웨어)을 Bluetooth 칩 세트 측에 집적한 솔루션을 제공하겠습니다.





USB 디바이스

토픽
Interface(CQ출판사) 2004년 10월호(발매중)에, 이하의 기사가 소개되고 있습니다.활용해 주십시오. [04/9/8]
  - SuperH 시리즈 및 H8S 시리즈의 USB 타겟 기능
　　　 ~ SuperH＆H8S 마이크로컴퓨터를 사용한 USB 기기의 개발 사례 ~
- 편입 기기용으로 480 Mbps에도 대응한 호스트/타겟·콘트롤러
　　　 ~하이·스피드 대응 호스트·콘트롤러 M66596의 개요 ~
「제품 개별 정보」를 확충했습니다.활용해 주십시오.[04/2/6]
「제품 정보」를 확충했습니다.활용해 주십시오.[03/5/23]
USB 사이트를 오픈했습니다.[03/4/1]
　
신착 정보
USB FAQ　신설　[05/4/1]
-
 USB 전반
-
 USB ASSP
M66590/M66591 응용 기술 정보　갱신　[05/3/11]
-
 M66590 기판 설계 가이드 라인
-
 M66591 기판 설계 가이드 라인
-
 M66592 기판 설계 가이드 라인
H8SX/1653F　신설　[05/1/31]
-
 특징
-
 제품 사양
-
 핀 접속도/패키지
-
 블럭도
M66596　신설　[05/1/17]
-
 특징
-
 제품 사양
-
 핀 접속도/패키지
USB 기능 평가 기판　갱신　[05/1/13]
-
 M66291GP(USB ASSP) 유틸리티 보드 M3A-0032　취급 설명서
-
 Renesas USB ASSP 평가용 메인보드 M3A-0033　취급 설명서
　

　
도로지도
　
32bit USB MPU 도로지도 8bit, 16bit, 32bit USB MCU 도로지도

  ↑클릭하면 확대도를 보실 수 있는   ↑클릭하면 확대도를 보실 수 있는

USB ASSP 도로지도

　 ↑클릭하면 확대도를 보실 수 있습니다
　





상기 히다찌 제품외에 도시바, NEC, 등등 일본 반도체-전자부품을 공급하오니 많은 문의 바랍니다.

현지 LOCAL로 직 공급 하므로 항상 BEST PRICE로 공급 하여 귀사의 원가절감에 도움을 드리겠습니다.









 TEL : 02-868-0661 (代)



  pcb21@korea.com                                          Home                                          Email
