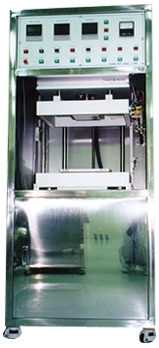

광 Lamination용 Vacuum  Press (Model Number: SDLVP-LS00)


1. 장비 개요

UV Seal재 도포 후 진공 분위기에서 열과 압력을 Control하여 탈포 후, UV를 사용하여 Glass와 Glass 사이에 편광 Film을  Laminating 하는 장비이다.



2. 기 본 사 양


*  Chamber Unit

1)Door 개폐 방법: Shutter Type

2)기밀유지 (Packing): 압력 용기용 O-Ring 사용(재질: Silicone)

3)Chamber 내부: Al

4)Service Port

①급기용                              : 1식

②배기용                             : 1식

③전선 도입구                    : 1식

④Thermo Couple 도입구 : 1EA

⑤Vacuum 용                      : 1EA



3. 장 치 사 양



3-1.   Work (Platen) Unit
1)Work 공급 방법: 수작업으로 제품을 Loading

2)Work Table :

①Platen 두께  :10mm

②재질              : Al

③표면              : 연마 처리

④평행도          : 0.05mm 이내

⑤평탄도          : 0.05 mm이내

3)사용 JIG
①수량: 1 EA

②재질: AL

4)사용 진공 Pump: Rotary 진공 Pump : 6m3/H

5)도달 진공도: 20 Torr



3-2.   Pressure Unit

1)정압 CDA 도입 후 Servo 제어: 0 ∼2.0Kgf/㎠

2)Digital 식 지시 조절계

3)사용 Gauge: Transducer– Control 용

4)Analog식 압력 지시계 – 확인용

5)압력 Control

①압력 범위 : 0-2.0 ㎏f/㎠

②승압 : Servo Control Valve로 승압 시간 조절(Pattern 입력)

③ 감압 : Speed Control Valve로 감압 시간 조절

④Keeping시 압력 보정  : ± 0.01Kgf/㎠



3-3.   Heating Unit
1)가열 방식 : 전도가열 방식

2)사용 Heater

①Rubber Heater

②Capacity: 220 V  2Kw /Opening

③Power Feed Through 설치

④Thermo Couple 설치

3)온도 제어
①사용 열전대 : K type

②온도 제어 방법 : PID 제어

③정도 : ± 5℃

④승온 시간 :30분 이내



3-4.   Piping System
1)급기부 : 15A (Air Regulator 부착)

2)배기부 : 25A

3)안전 Valve 출구 : ½˝ PT HOSE 구 -----장치 내 토출

4)급 · 배기 배관 : Air 도입 – Chamber간

5)Valve: 수동 CDA  급.배기 Valve



3-5.   제어부
1)사용 PLC : Mitsubishi社의 제품사용

2)Touch Panel사용

3)Auto Mode, 수동 Mode 사용 가능

4)조작 Panel 내용

①온도 조절기 : Digital 설정 Digital 표시 : PID 제어

②압력 조절기 : Digital 설정 Digital 표시 : Servo제어

③압력계 : Analoge0-2.0Kgf/㎠

④Timer :임의 설정 가능

⑤Switch :  전원 ON, 전원 OFF, 운전, 정지, 기타

⑥Tower Lamp : 홍색 – 고장

                                                    황색 – 대기

                                                    녹색 – 생산

⑧경보 : 과열, 과압, 기타 작업 시 표시등이 점타하여 Buzzer가 울림



3-6.   Safety System
1)누전 차단기 : 30mA

2)자동 차단기 : 과온 방지용

3)과압 : 임의  설정(1 – 2.0 ㎏f / ㎠)

4)Fuse : 1A, 3A, 5A

5)온도 Fuse : 200℃     5A

6)Tower Lamp  3색등

7)EMS Switch



3-7.  Flow Chart
1)선택 S/W에 의한 Manual /Auto Mode 선택

2)Manual Mode: 각 Process 별 조작

3)Auto Mode



4-1.  Electric Power



Phase

Voltage

Power Consumption

3相

AC 220V

5 KW



4-2. Compressed Air


 사용 매체

 사용 압력

 Air 소요량

 연결구 Size

 Tube Size

   비   고
    CDA

 0.6MPa

  100ℓ/Min

    15A

     15A

    구동용



4-3.  배기


       배기 종류

        배기량

    연결구 Size

       Tube Size

           열배기

       100ℓ / Min

         25A

           25A



 상기 제품에 대해 수출 상담도 가능합니다.
