자외선 광원에서 포지티브 감광기판의 노광. 연구 개발·실험용 시작 기판은 물론, 소롯트 생산에 적응.
디지털 타이머 부착
대형 라이트 박스　BOX-W10D (pcb노광기)
w10d.jpg●산하야트의 포지티브 감광 기판의 인화 노광용으로서 개발한, 양면 동시 인화를 할 수 있는 탁상 라이트 박스입니다.
●1초부터 99분 59초까지, 1초 단위로 설정할 수 있는 메모리 디지털 타이머를 장비.노광 시간을 정확하게 설정할 수 있습니다.
●흡착 펌프를 내장해 노광 필름이 완전하게 밀착하기 때문에, 필름 정도에 의해 0.2 mm(IC핀간 2개)의 라인도 노광할 수 있습니다.
●유효 면적이 250×350 mm 있기 때문에, B4사이즈까지 노광할 수 있습니다.
●실크 인쇄기(SR-350)로의 노광·인화 작업에도 최적입니다.
　　　
　　

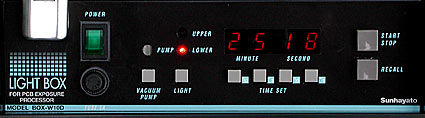

프런트 패널 조작부 확대

　　
주된 사양
최대 노광 치수 B4사이즈(250×350 mm)
광원 상하 양면 광원 변경 가능　
한 면 근처 자외선 형광등　15W×6
타이머 설정치 메모리 디지털식 4자리수 표시
타이머 설정치 00분 01초~99분 59초
외형 치수 폭 532×안길이 460×높이 175 mm
중량 약 16 kg
정격 전원 AC 100V 50/60Hz　(전원 주파수에 따라서 기종이 다르기 때문에,
주문시에는 전원 주파수를 지정해 주십시오)
　　
