마이크로컴퓨터 IC·보드
●트랜지스터기술잡지 4월호 부록 마이크로컴퓨터

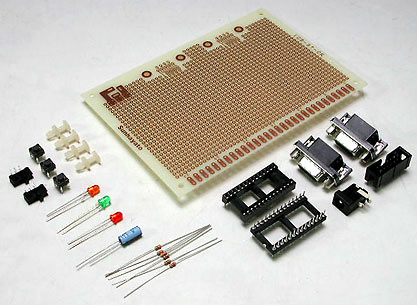

기판용의 부품을 세트로 했습니다. | 세트 내용 | ||
| 품명 | 수량 | 비고 |
| 28핀 DIP 헤더 | 1 | 굵은 분을 마이크로컴퓨터 보드에 납땜 |
| 28핀 IC소켓 | 1 | 마이크로컴퓨터 보드 접속용 |
| 유니버설 기판 | 1 | ICB-97-CK |
| 슬라이드 스윗치 | 2 | 신호 입력용 |
| 푸쉬 스윗치 | 3 | 신호 입력용 |
| LED 램프(적, 등, 록) | 각 1 | 출력 표시용 |
| LED 전류 제한 저항 | 3 | 1/4W 330Ω |
| Dsub9 핀 연결기(메스) | 2 | 시리얼 통신용 |
| E8접속용 연결기 | 1 | 14핀 박스 타입 |
| E8접속용 pull-up 저항 | 3 | 1/4W 4.7kΩ |
| 2.1φDC잭 | 1 | 전원용 |
| 전원용 전해 콘덴서 | 1 | 16V 47μF |
| 기판 스페이서 | 4 | 원터치식 8mm |
| ●르네사스테크노로지 사제 고성능 16 bit 마이크로컴퓨터 R8C/15를, 사용하기 쉬운 2.54
mm피치 DIP 패키지에 수납했습니다. (Hitachi사) ●변환 기판을 사용하지 않아도 유니버설 기판이나 breadboard 등에 실장할 수 있습니다. ●학습이나 기능 평가용으로서 사용해 주세요. ●마이크로컴퓨터 학습용 주변기기도 맞추어 개발중. ●저가격으로 개발 환경이 구축 가능.on-chip 디버거(E8), C컴파일러, 모니터 디버거등을 준비. ●전용 라이터 불필요하고 시리얼 통신으로 프로그램 할 수 있습니다. ●르네사스테크로노지사의 「Renesas Debugger Package for M16c Family」를 사용하면 리모트 디버그가 가능하게 됩니다.「Renesas Debugger Package for M16c Family」는 르네사스테크노로지사의 web 페이지로부터 다운로드할 수 있습니다. 「Renesas Debugger Package for M16c Family」 |

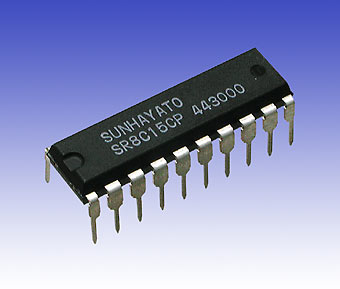

 2.54 mm피치 20 핀 DIP 패키지 |

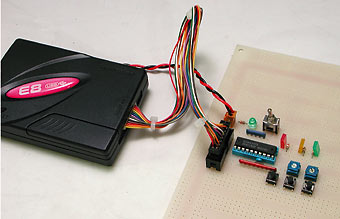

| 르네사스테크노로지 사제의 C컴파일러, 모니터 디버거, 온팁테박킹에뮤레이타 E8를 사용할 수 있어 개발을 효율적으로 진행하는 것이 가능합니다 |  실장예 |
| 주된 사양 | |
| CPU 코어 | 르네사스테크노로지 사제 16비트 CPU 코어：R8C CPU |
| 최대 동작 주파수/전원 전압 | 20MHz / 3.0V ~ 5.5V 10MHz / 2.7V ~ 5.5 V |
| 동작 온도 범위 | －20~85℃ |
| 플래쉬 메모리 | 16 k바이트 |
| 데이터 플래시 | 1 k바이트×2 블록 |
| RAM | 1 k바이트 |
| 내장 주변 기능 | |
| 다기능 타이머 | 16비트 타이머：1 채널(인풋 capther/아웃풋 비교 기능) 8비트 타이머：2 채널 |
| watch dog timer | 1채널(H/W리셋트 대응) |
| 시리얼 인터페이스 | 클락 동기/UART：1 채널 팁 셀렉트 첨부 동기식 시리얼 I/O(SSU) |
| A/D변환기 | 10비트×4 채널 |
| 범용 포토 | 프로그래머블 입출력 포토：13개 입력 전용 포토：2개 |
| LED 구동 포토 | 4책 |
| pull-up 저항 | 입력 포토를 제외한 전포토에 4비트 단위로 설정 가능 |
| 파워 온 리세트 회로 | |
| 전압 검출 회로 | |
| 발진 회로 | 메인 클락 발진 회로(메인 클락 발진 정지 검출 기능 내장) on-chip 오씨레이터(125KHz/8 MHz 변환가능) |
| 패키지 | 2.54 mm피치 20 핀 DIP |
| 용도 | 학습/기능 평가용 |
| 패키지에 관련하는 사양 이외는, R5F21154SP와 동등합니다. | |
| 항목 | 명칭 | 개정일·비고 |
| ●데이터 쉬트·자료류 | 핀 배치도 | 2004/12/08 |
| 패키지 외형 치수도 | 2004/12/08 | |
| R8C/Tiny 톱 페이지 | 르네사스테크노로지사에의 링크 | |
| R8C/15 그룹 톱 페이지 | ||
| 개발툴 | ||
| 패키지 치수도 | ||
| 「Renesas Debugger Package for M16c Family」 사용상의 주의(2005/3/17) | ||
| ●산하야트오리지나르아프리케이션노트 | 스타트 업 가이드 E8에뮬레이터 도입편 1 |
스타트 업 가이드(PDF 형식 2.4 MByte) |
| 샘플 프로그램
1(LED_PICOPICO.lzh) 샘플 프로그램 2(LED_PICOPICO2.lzh) | ||
| ●주변기기 | 기재·I/O보드 MB-RS8 | |
| MB-RS8용 액정 표시 유닛 MB-LCD1 | ||

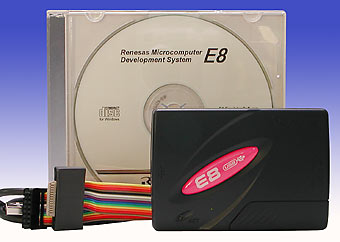

| ●에뮬레이터 | R8C/Tiny용 온팁데밧깅에뮤레이타 E8 |
특징| 주된 사양 | |
| 대응 마이크로컴퓨터 | SR8C15CP, MB-R8C 시리즈 |
| PC 접속 방법 | 시리얼 통신 방식 |
| 외형 치수 | 138×95×30 mm |
| 체크 핀 | 2.54 mm피치 20 핀 |
| 기판 사양 | 유리 엑폭시(FR-4) 양면 관통공, 양면 소르다레지스트 |
| 부속품 | AC아답터, 시리얼 통신케이블×각1 |

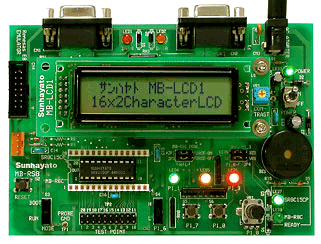

| 특징 ●시리얼 통신 방식을 채용해, R8C/Tiny와 같은 포토가 적은 마이크로컴퓨터로의 표시 유닛으로서 최적입니다. ●MB-RS8와 조합해 사용하는 것으로써, 소프트웨어의 학습에 최적입니다. |

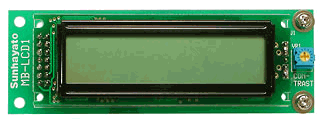

  실장예 |
| 주된 사양(오모테구미) | |
| 표시기 | 캐릭터 타입 액정 표시기 |
| 방식 | STN(그레이) 형 |
| 표시 문자수 | 16문자×2행 |
| 문자 구성 | 5×7 닷＋커서 |
| 통신 방법 | 3선식 동기 시리얼 통신 |
| 전원 전압 | DC 5V ±5% |
| 외형 치수 | 103×35×20 mm(스페이서 포함하지 않고) |
| 기판 사양 | 유리 엑폭시(FR-4) 양면 관통공, 양면 소르다레지스트 |
특징 |
 |
| MODEL MB-H8A | MODEL MB-H8A-P |
| 주된 사양 | MB-H8A | MB-H8A-P |
| 사용 마이크로컴퓨터 | 르네사스테크노로지사 HD64F3694FX | |
| 클럭 주파수 | 20MHz 세라믹 진동자 탑재 | |
| 외형 치수 | 42×37.6×3mm | 42×37.6×11.8mm |
| 질량 | 약 5g | 약 8g |
| 실장 연결기 | 2.54 mm피치 0.64mm□ 2열 26 핀 | |
| 기판 사양 | 유리 엑폭시(FR-4) 양면 관통공 1mmt 양면 소르다레지스트 | |
| 항목 | 명칭 | 개정일·비고 | |
| ●데이터 쉬트·자료류 | 외형 치수도 | MB-H8A | 2004/12/08 |
| MB-H8A-P(핀 헤더 ) | 2004/12/08 | ||
| 추가 정보 | 회로도의 정정 | 2004/10/22 | |
| H8/300H Tiny 톱 페이지 | 르네사스테크노로지사에의 링크 | ||
| H8/3694 그룹 톱 페이지 | |||
| 개발 환경 | |||

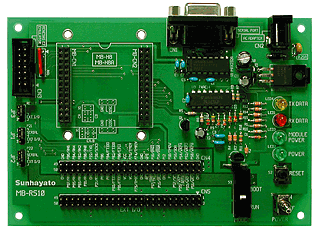

| ●주변기기 | 기재·확장 I/O보드 MB-RS10 | ||
| 기판 접속용 핀 헤더·소켓
연결기 CN-PD26-2, CN-SD26-2 |
|||
| ●에뮬레이터 | H8Tiny, H8/300
SLP, R8C/TIny 시리즈용 온팁데밧깅에뮤레이타 E7 |
||
| ●기판 끼리를 접속하는데 편리한 연결기입니다. ●조합해 사용하면, 빼고 꽂기 할 수 있습니다.
|
 CN-PD26-2 CN-SD26-2 | ||||||||||||

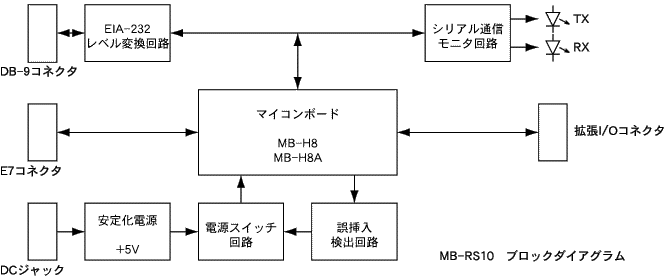

특징
| 주된 사양 | |
| 대응 마이크로컴퓨터 보드 | MB-H8(트랜지스터 기술 2004년 4월호 부속품) MB-H8A |
| PC 접속 방법 | 시리얼 통신 방식 |
| 외형 치수 | 138×95×25mm |
| 확장 I/O연결기 | 2.54 mm피치 50 핀 헤더 |
| 기판 사양 | 유리 엑폭시(FR-4) 양면 관통공 1.6 mmt 양면 소르다레지스트 |
| 부속품 | AC어댑터, 시리얼 통신케이블, 26팔팔 헤더×2(CN-PD26-2 동등품) |
특징
