플렉시블 기판용 콘넥터에 적합
extension 기판 (FPC용 기판)

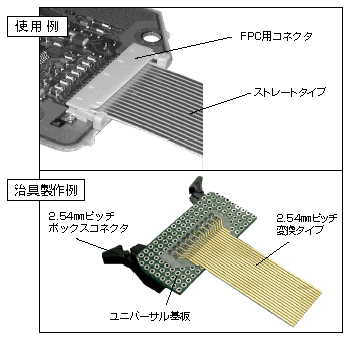

extention_figure.gif●플렉시블 기판(FPC)이나 플렉시블 플랫 케이블(FFC) 용 연결기에 접속할 수 있는 얇은 기판입니다.
●희망하시는 핀수나 형상에 커터나 가위로 가공할 수 있습니다.
●끝이 마모되면 잘라내 또 사용할 수 있습니다.
●FPC나 FFC 연결기를 사용한 기판의 검사·조정 장치 등에 최적입니다.　
　　　
라인 업
스트레이트 타입
ICB-063 0.5 mm피치 100핀
ICB-064 0.6 mm피치 81핀
ICB-065 0.8 mm피치 61핀
ICB-066 1.0 mm피치 50핀
2.54 mm변환 타입
ICB-067 0.5 mm피치 20핀＋50 핀
ICB-068 0.6 mm피치 20핀＋50 핀
ICB-069 0.8 mm피치 20핀＋50 핀
ICB-070 1.0 mm피치 20핀＋50 핀
옵션
기판이나 연결기, 보강판의 가고정에 최적인 씰 본드　
폴리 용기들이 NET 16ml MODEL SB-416　

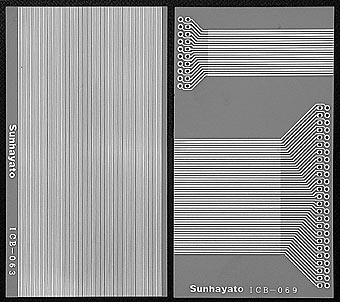

스트레이트 타입
0.5 mm피치, 100 핀
MODEL ICB-063		 2.54 mm변환 타입
0.8 mm피치, 20＋50 핀
MODEL ICB-069
　　　　
주된 사양
　
재질 0.1mmt 유리 엑폭시(FR-4) 동박 35μm
마무리 니켈 기초금 플래시 도금
　　
●작게 굽히면 접히기 때문에 주의해 주십시오.
●연결기에 따라서는 사용할 수 없는 경우가 있습니다.
●표시 가격에는 소비세5%분을 포함하고 있습니다.
