교육실습용 툴
Electronics Learning Kits
PC와의 데이터 통신용.
pocket computer USB 아답터
샤프제 pocket computer와 PC간의 통신을 USB로 접속.원시 파일의 작성이나 디버그, 프로그램의 백업에 위력을 발휘합니다.
　　　
MODEL CT441　 (pocket computer 접속용)
MODEL CT431-5 (CT-431 전용)


●USB 케이블로 PC에 직접 접속합니다.
●PC에 시리얼 포트는 불필요합니다.
●버스 파워로 전원도 불필요합니다.
●pocket computer에 특별한 소프트웨어는 불필요합니다.
●pocket computer 접속 타입과 당사 프린터·PC 인터페이스(CT-431) 전용 타입의 2 종류를 준비했습니다.
　　　　
Zip 형식에서 압축되고 있기 때문에, 전개해 사용해 주세요.

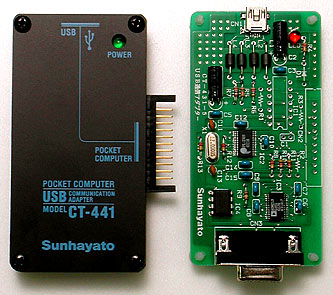

MODEL CT-441 　　　MODEL CT-431-5
　　　
주된 사양
대응 pocket computer 샤프 주식회사제 PC-G820, PC-G830,
PC-G850, PC-G850S, PC-G850V
대응 기종 USB 포토를 장비한 DOS/VPC
대응 OS 일본어판 Windows XP Professional/Home Edition,
2000 Professional, Me, 98 SE, 98
인터페이스 USB 규격 Ver. 1.1 준거
통신 속도 9600 bps max. (pocket computer에 의한다)
USB 연결기 미니 USB 연결기 타입 B
전원 버스 파워(PC측으로부터 공급)
치수·질량 CT-441：95×59×19 mm· 약 40g
CT-431-5：101×48×22 mm· 약 28 g
부속품 인스톨 디스크
(3.5 인치 1.44 MB포맷)
USB 케이블(1.5 m)
　　　　
옵션
품명 형명
USB 케이블(타입 A－미니 타입 B 1.5 m) CT-441/C1
　　　　
프린터·PC 인터페이스
pocket computer로부터 PC용 프린터에 인쇄, 시리얼 통신을 할 수 있습니다(샤프제 CE-126 P의 기능 모두가 동작하는 것은 아닙니다).
CT-431/V(DOS/VPC용 케이블 다해)
　　　
●인스톨시에 3.5 인치 floppy-disk drive가 필요합니다.
●USB 허브 및 확장 보드로의 사용은 보증하기 힘듭니다.
소프트웨어의 실습과 함께, 계측·제어등의 실험·응용도 간편하게 OK.
포켓 컴퓨터용
확장 인터페이스 CT-421
특징
●SHARP 포켓 컴퓨터 PC-E200, PC-G시리즈용의 확장 인터페이스 보드입니다.
●82 C55·A/D컨버터·D/A컨버터·세치기 타이머를 사용해, 계측이나 제어등의 실험·응용을 소프트웨어의 실습과 함께, 간편하게 실시할 수 있습니다.

응용예
●PPI
　외부 기기와의 데이터 입출력·통신 등, 릴레이, 솔레노이드의 제어, 그 외
●A/D컨버터
　온도·전압·전류·압력·광량·습도·PH등의 전압의 측정
●D/A컨버터
　파형 발생, DC모터의 제어, 디지털 데이타의 전압 출력
●세치기용 타이머
　리얼타임 동작에 필요한 세치기 동작 처리용
사양
●IO주소(20~2 FH를 점유)
　PPI：20~23 H, AD컨버터：24~27H
　DA컨버터：28, 2CH
●패러렐 포토
　82 C55를 사용해, 전포토(8bit×3 포토) 유저에게 해방
●AD컨버터
　4ch 8bit AD컨버터(ADC0809)
　기준 전압을 2.5 V와 5 V에 전환 가능
●DA컨버터
　R-2 R방식 저항 아레이
　출력전압은 0~ 약 3 V와 0~ 약 5 V에 전환 가능
●할입타이머
　100초, 10초, 1초, 0.1초, 0.01초간격으로 할입모드 1 처리용 펄스를 출력
●사용 외부 전원
　DC8~12 V, 약 50 mA(본기만의 치)

【별 매】
AC아답터
AD-350
(7.5V/350 mA)
82 C55의 기본으로부터 스텝 모터에, 응용이 간단!
pocket computer용 응용 보드
메카트로닉스 실험·응용 보드
CT-421-01
ct42101.gif특징
●확장 인터페이스 보드 CT-421에 접속해, PPI(82 C55)의 기본 동작으로부터 각종 응용 동작까지 실험할 수 있는 보드입니다.
●내장의 스윗치, LED, 스텝 모터 회로나 멜로디 IC를 사용해 간단한 입출력 동작은 물론, X-Y테이블, 플로터등의 고정밀의 위치 결정이 생기는 스텝 모터의 이용도 이 보드 1매로 가능합니다.

주된 사양
●입력용 회로
　PPI의 A포토 8 bit 입력용 푸쉬 스윗치 및 리밋트 스윗치등을 접속할 수 있는 외부 입력 단자.PPI의 모드 1 동작용 스트로브 신호 회로를 내장.
●데이터 표시용 LED
　PPI의 B포토의 8 bit 데이터 표시용 LED를 내장.
●멜로디 IC
　PPI의 C포토에 11 종류의 멜로디를 내장한 멜로디 IC를 접속.
●스텝 모터 회로
　PPI의 B포토에 2 계통의 스텝 모터 회로를 접속.소형의 스텝 모터를 직접 구동할 수 있는 드라이버 회로, 보호 회로를 탑재.
　콘트롤러 IC를 사용해, 여자 방법의 변환이나 2개의 모터의 정회전·역전등의 소프트웨어 작성이 간단합니다.
각종 센서를 조합해 폭넓은 응용을 할 수 있는
pocket computer용 센서·계측·제어 세트.
센서·계측·제어 세트
CT-421-02
ct42102.gif특징
●CT-421에 접속하고, 센서와 AD컨버터를 사용한 계측과 PPI(82 C55)의 입출력 동작에 의한 제어, 조합한 계측 제어로, 폭넓은 응용을 할 수 있는 세트입니다.
●온도 컨트롤로부터 환경 제어등에, 계측과 제어의 테마를 간편하게 전개할 수 있습니다.

주된 사양
●구성
　입출력 보드, 전력 제어 보드, 온도 센서×2, 조도 센서, 습도 센서, 접속용 케이블.
●입출력 보드
　PPI의 A포토 8 bit 입력용 슬라이드 스윗치 및 외부 입력 단자, B포토에 8 bit 데이터 표시용 LED와 7 세그먼트(segment) LED, C포토에는 3음 발생 가능한 버저 회로를 구성되어 있습니다.
●전력 제어 보드
　4의 릴레이를 탑재해, 히터, 램프, 팬 등 10 A까지의 전원 회로를 개폐할 수 있습니다.
●센서
　온도 센서 ： 반도체 센서를 사용.
　측정 범위 ： －25~80℃
　습도 센서 ： 세라믹 센서를 사용.
　측정 범위 ： 20~85%RH
　조도 센서 ： 반도체 센서를 사용.
　측정 범위 ： 100~100,000lux
●사용 전원
　전력 제어 보드는 AC100V 구동, 그 외는 CT-421보다 공급·사용(＋5 V)
pocket computer로, 하드, 소프트의 양쪽 모두 배울 수 있는 pocket computer용 체험 학습 보드.
논리 회로 학습 보드
cts314.gifCTS-313(킷트)
CTS-314(완성품)

●SHARP 포켓 컴퓨터 PC-G시리즈, PC-E200의 미니 IO단자에 접속해, 점프 와이어와 간단한 조작으로, 논리 회로를 이해할 수 있는 체험 학습 보드입니다.
●데이터의 입출력 동작이나 소프트웨어의 실습용이라고 해도 사네, 하드웨어와 소프트웨어의 양쪽 모두의 학습을 할 수 있습니다.

실험할 수 있는 회로
●게이트 회로(AND, OR, NOT, NAND, NOR, EX－OR, 이중 반전, 드·몰간의 정리, 발진 회로)
●플립, 후롭 회로(RS, D, JK, T)
●응용 회로(카운터, 가산 회로, shift register 등)　
●그 외의 아이디어로 여러가지 회로를 구성·실험할 수 있습니다.

주된 사양
＜트레이너부＞
●IC소켓：14 핀, 16 핀 각 1케
●점프 와이어：1m×3색　
●데이터 입력용 스윗치：4케의 슬라이드 스윗치에 의해“H”“L”전환
●7 세그먼트(segment) LED：디코더 회로 10진표시
●외형 치수：폭 177×높이 45×안길이 117mm　
※보존·관리에 편리한 폴리에틸렌 수지 케이스를 사용
●회로 단자：85
●데이터 표시용 LED：4색 각 1케 사용　
●전원：단 3 건전지×4개
●버저 회로：압전 버저 1케
●중량：약 280g　
＜pocket computer 인터페이스 부분＞
※pocket computer의 미니 IO단자의 입출력 각 3비트를 IC전용 버퍼를 통해, 트레이너부에 접속합니다.
●외형 치수：폭 63×안길이 44×높이 15mm　
●중량：약 35g　접속 와이어장：약 25cm　
●전원：pocket computer로부터 공급
pocket computer로, 프로그램 리스트의 인쇄등을 할 수 있습니다.
pocket computer용 인터페이스
프린터·PC 인터페이스
CT-431/N
PC-98 데스크탑기 케이블, 플로피 첨부　
CT-431/V
DOS/V기 9 핀 케이블, 플로피 첨부

추가 옵션 케이블
CT-431-2 D-sub 25 핀용/케이블장：1.8m
CT-431-3 D-sub 9 핀용/케이블장：1.8m
CT-431-4 센트로닉스 36 핀 프린터용/케이블장：1.8m
CT-431-5 PC와의 통신을 USB로 접속할 수 있습니다.
별매AC아답터 AD-350 (7.5 V/350 mA)

●포켓 컴퓨터 화면의 하드 카피, 프로그램 리스트의 인쇄, PC간의 통신등을 할 수 있습니다.
●SHARP PC-G시리즈·PC-E200 포켓 컴퓨터 PC-G850 대응.

주된 기능
●센트로닉스 printer interface·포켓 컴퓨터 화면의 하드 카피(PC-G850만 대응), 프로그램 리스트의 인쇄를 할 수 있습니다.ESC/P(EPSON, Canon)와 PC-PR(NEC)의 양쪽 모두의 컨트롤 코드에 대응.
●PC 인터페이스
·PC와 포켓 컴퓨터간의 시리얼 통신(RS-232-C)을 할 수 있습니다.
·포켓 컴퓨터로 계측한 데이터를 PC에 전송 하거나 PC로 작성한 프로그램을 포켓 컴퓨터에 전송 할 수 있습니다.
●11 핀 메스 확장 단자
·11 핀 단자를 이용한 각종 제어 기기를 접속한 채로, 프린터 인쇄나 PC 통신이 생깁니다.(3bit I/O에 대응)
●안정화 전원 회로
·pocket computer내의 전지 소모가 없습니다.

주된 사양과 구성
●외형 치수：폭 110×안길이 120×높이 30mm
●기판 치수：95×100mm
●전원：AC어댑터 AD-350, (SHARP EA-23 E) 또는 DC8.5~12V0.1 A의 전원
●MS-DOS용 통신 소프트웨어(3.5˝720 KB)

【비고】
※포켓 컴퓨터 화면의 하드 카피는 PC-G850만 가능합니다.샤프제 프린터 CE-126 P의 기능을 실현하는 것이 아닙니다.
