PIC 라이터용 온보드 기입 아답터
MODEL CT-PIC/P18　　
　DIP18 핀 PIC 마이크로컴퓨터용(PIC16F84A 등)　　　　
MODEL CT-PIC/P40　　
　스키니 DIP28 핀, DIP40 핀 PIC 마이크로컴퓨터 겸용(PIC16F873, 16 F877 등)
MODEL CT-PIC/P41　
　스키니 DIP28 핀, DIP40 핀 PIC 마이크로컴퓨터 겸용(PIC18F242, 18 F252 등)
각사제 PIC 라이터에 설치하고, PIC 마이크로컴퓨터가 타고 있는 기판과 케이블 접속해, PIC 마이크로컴퓨터에 직접 쓸 수 있습니다.
●온보드 기재 기능이 없는 PIC 라이터로부터 써 신호를 꺼냅니다.
●타겟 기판에는, 별도 판매 케이블로 접속합니다.
●PIC 마이크로컴퓨터를 빼고 꽂기 하지 않고 쓸 수 있으므로, IC를 손상하지 않고, 스피디하게 debug 할 수 있습니다.
　　　　
온보드 기재에 대해
　　　
온보드 기재는 타겟 기판과 PIC 라이터를 케이블로 접속해, 타겟 기판상의 PIC 마이크로컴퓨터에 프로그램을 쓰는 방법입니다.IC를 빼고 꽂기 하지 않기 때문에, 단자를 굽히거나 정전기등에서 부수는 트러블도 적고, 간단·스피디하게 기재 할 수 있습니다.
또한 PIC 라이터의 설정은 타겟 기판의 PIC 마이크로컴퓨터에 맞춥니다.

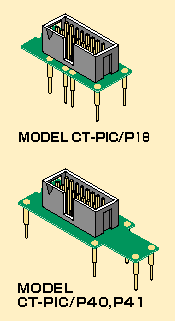

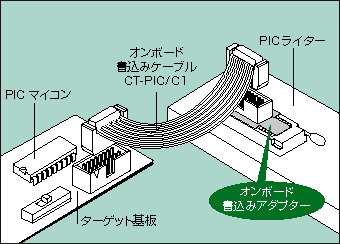

ctpic_figure.gif		 ctpic_seihin.gif
　　
옵션
온보드 기재 케이블 CT-PIC/C1
항목 내용
CT-PIC/P18 CT-PIC/P40 CT-PIC/P41
외형 치수 35×12×18mm 53×20×18mm 53×20×18 mm
주된 대응 PIC16F84, F84A PIC16F870~4 PICSTART Plus(Microchip사)
PIC 마이크로컴퓨터*1 PIC16F627, F628 PIC16F876, F877 PIC18F242, 18F252
PIC18F442, 18F452
주된 대응
PIC 라이터 *1		 PICSTART　Plus(Microchip사),PIC 프로그래머 킷 Ver3【AE-PICPGM II】(아키즈키 전자 통상) PIC 프로그래머 킷 Ver4
【AE-PICPGM II】(아키즈키 전자 통상)
접속 케이블 CT-PIC/C1(별도 판매)
*1：2003년 8월 현재
타겟 기판에는, 온보드 기재 기능이 필요합니다만, 기재 기능이 없어도 온보드 기재가 생기는 아답터를 개발중입니다.
　
　
한 장 기판으로 실험·평가에 최적

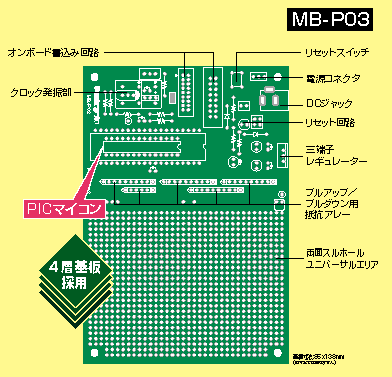

PIC 마이크로컴퓨터 보드
PIC18Fxx2 시리즈용　　　　　
●18 Fxx2 시리즈의 PIC 마이크로컴퓨터에 대응
●고속 클락에서도 동작이 확실한 4층 기판 채용
●마이크로컴퓨터 주변 회로 배선이 끝난
●온보드 기재 대응
●유니버설 에리어 첨부로 유니버설 기판을 거듭해 설치 할 수 있습니다.
　　　
　　　　
주된 사양
대응 PIC 마이크로컴퓨터 PIC18F242, PIC18F252, PIC18F442, PIC18F252
조건부로 사용할 수 있는 마이크로컴퓨터도 있습니다.
재질 양면 유리 엑폭시(FR-4) 1.6 t
마무리 관통공·양면 레지스터·실크 인쇄
기판 치수 MB-P03 95×138 mm(ICB-97 시리즈와 동치수)
혈경： 설치구멍 4－3.2φ 부품구멍 0.9φ
부속품： 온보드 기재용 연결기, 동작 모드 선택 스윗치,
리셋 스위치, DC잭φ2.1, 취급 설명서
　　
　
PIC 마이크로컴퓨터로의 실험·평가에 최적
PIC 마이크로컴퓨터 보드

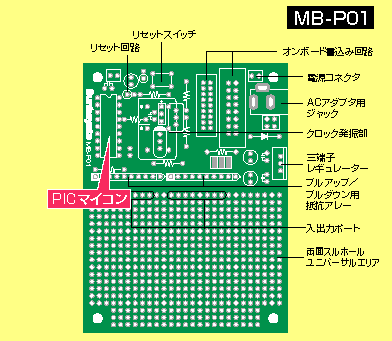

PIC16F62x,16F8x 시리즈용　MODEL MB-P01　　
PIC16F87x 시리즈용　　　　　MODEL MB-P02　

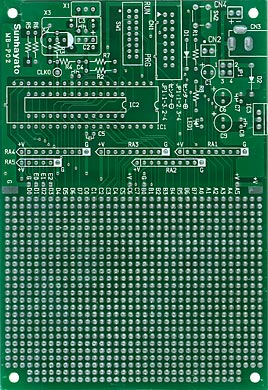

　　　MB-P01(왼쪽)　　　　　　　　　　　　　　MB-P02( 오른쪽)　　　
　　　　　　　　　　　


　　　
●마이크로컴퓨터 주변 회로 배선이 끝난 상태
　클락 발진 회로, 리셋트 회로, 전원 회로, 포토 입출력, 온보드 기재 회로가
　기판 패턴 배선이 끝난
●1개의 기판으로 여러종류의 PIC 마이크로컴퓨터에 대응
　　　　
형명 대응 패키지 대응 PIC 마이크로컴퓨터
MB-P01 18핀 PIC16F627/F628
PIC16F84/16 F84A
MB-P02 스키니 28 핀 PIC16F870/16F872/16F873/
PIC16F876
40핀 PIC16F871/16F874/16F877
　　　
●온보드 기재 대응
　PIC 마이크로컴퓨터를 떼어내지 않고 , 대응 라이터에 케이블을 접속하는 것만으로 기입할 수 있습니다.
●유니버설 에리어 첨부
　유니버설 에리어가 부족할 때는, 당사의 유니버설 기판을 거듭해 설치할 수 있습니다.
형명 대응 유니버설 기판
MB-P01 ICB-93S, 88, 288, 293 각 시리즈
MB-P02 ICB-97, 504, 93S, 293 각 시리즈
　　　　
주된 사양
재질 양면 유리 엑폭시(FR-4) 1.6 t
마무리 관통공·양면 레지스터·실크 인쇄
기판 치수 MB-P01 72×95 mm(ICB-93 S시리즈와 동치수)
MB-P02 95×138 mm(ICB-97 시리즈와 동치수)
혈경： 설치구멍 4－3.2φ 부품구멍 0.9φ
부속품： 온보드 기재용 연결기, 동작 모드 선택 스윗치,
리셋 스위치, AC어댑터φ2.1 잭
　　　
