●감광 기판의 artwork용
PC로 고밀도
PCB 패턴 필름化
PCB전용 잉크젯 필름 (PCB전용필름)
PF-3(3매)
PF-10(10매)
잉크젯
필름 A3노비［대형
사이즈］
PF-A3N-3(3매)
PF-A3N-10(10매)
PF-A3N-30(30매)

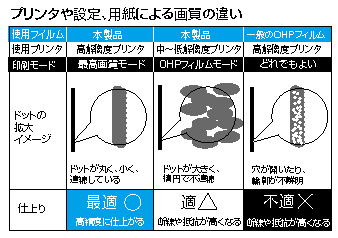

●PC의 프린트 기판 CAD 소프트로 설계한 패턴이 잉크젯 프린터로 고품위에 인쇄할 수
있습니다.
●PET 필름에 잉크가 배이지 않고·튕기지 않는 특수 코팅을 실시해, 0.5 mm피치 QFP IC등이 가는 패턴에서도,
전원·그랜드 배선의 전부 칠해 패턴에서도, 선명하게 고정밀에 인쇄할 수 있습니다.
●포지티브 감광 기판의 제작이나 양산 기판 제조시의 테스트
승인
필름에도 최적입니다.
 |
|
A3용
잉크젯
필림
A3노비
(329 X483 밀리)
|
형명 |
매수 |
| PF-A3N-3 |
3매 |
| PF-A3N-10 |
10매 |
| PF-A3N-30 |
30매 |
A4사이즈
잉크젯
필림
A4(210 X297 밀리)
|
형명 |
매수 |
| PF-3 |
3매 |
| PF-10 |
10매 |
●artwork 용품
오리지날·필름 만들기의
필수품!!
투명 필름 시트
투명 필름 시트(두께：0.05 mm, 2 매 셋트)
<확인>투명 필름 시트는,
인화시의 밀착성을 고려한 치수으로 완성되고 있습니다.
MF-152 치수：149×99mm
MF-202 치수：149×199mm
MF-302 치수：199×299mm
분눈아래부(2.54 mm, 1매) A4F-25
치수：A4사이즈 두께:0.188mm
●포지티브
감광 기판 제작시에 artwork용으로서 레이아웃 된 패턴도 우에에 겹치고, 이용하십시오.
●필름의 거슬거슬 면에 레터링, 플렉서블
테이프, 레지스터 펜등에서 artwork 해 주세요.
【주의】
※포지티브 감광 기판의 사이즈에 맞추어 선택해
주세요.
※각종 레터링은 이쪽으로부터 선택해 주세요.
●artwork 용품
내산성 테이프로 직선
패턴을.
플렉시블 테이프(길이 16.4 m)
●포지티브 감광 기판용 필름의 작도로, 직선 패턴 부분이 생깁니다.(7 종류의 폭 0.4 mm~3.0 mm로부터 선택해
주세요.)
●프린트 기판에 직접 플렉서블 테이프를 붙여, 그대로 에칭도 할 수 있습니다.
※테이프컷과 붙이기에는, 별매의
LP-350·LP-351을 사용해 주십시오.
LL-304 폭:0.4mm
LL-306
폭:0.6mm
LL-308 폭:0.8mm
LL-310
폭:1.0mm
LL-315 폭:1.5mm
LL-320 폭:2.0mm
LL-330 폭:3.0mm
●artwork 용품
뛰어난
내산·차광·속건성으로, 패턴 쓰기·수정·보강 등
다채롭게 활약!!
내산성 레지스터 펜/내산성
차광 펜
RP-1 중 태/흑
RP-2 세선용/흑·적 2개 세트
RP-3
극세용 엠버색/0.3 mm
내산성 차광 펜
RP-5 0.5 mm
용도
●기판
제작용 필름에 패턴 써, 수정, 써 더해, 칠부수기가 생깁니다.
●현상 한 감광 기판의 패턴 수정에.
●프린트 기판에 직접, 패턴
쓰고 에칭이 생깁니다.
●artwork 용품
레터링 시트의
붙이기에.
전사 펜 LP-350
●포지티브 감광 기판용
필름의 작도에 레터링 시트의 붙이기 치구로서 이용하십시오.
●artwork 용품
플렉서블 테이프용의
컷과 붙이기에.
테이프 커터 LP-351
●포지티브 감광 기판용 필름의 작도로, 후레시키브르테이프의 컷과 붙이기가 생깁니다.
artwork, 필름등의 치수·피치의 확인에 고정밀도 IC게이지.
고정밀도 IC게이지 STP-920
재질：0.15 t스텐레스 사이즈：91.44 ×55.88mm 정도：±0.035
●이 1매로
각종의 피치를, 정확하게 체크할 수 있습니다.
●최신의 금속 에칭 기술이 만들어 낸 고정밀도의 IC게이지입니다.
●일반의 스케일에서는
읽어내기 어려운 정밀한 치수를, 텔레폰 카드대의 크기에 모아 있습니다.
용도
●프린트 기판의 구멍 뚫기시의
위치째에.
●artwork, 필름등의 치수 확인이나 피치 확인에.
●마무리 기판의 구멍 위치확인에.
●IC, LSI의 다리 피치
확인에.
●기판용 유성 마커 펜
플럭스성 발군의,
프린트 기판용 유성 마커.
기판용 유성 마커·세트 PC-3K
적·록·수정 펜 3개 1조
●기판의 동박에 써 예쁘게 에칭 할 수 있습니다.
●에칭이 끝나면, 그대로 플럭스 다듬질 작업필
상태로 OK입니다.
●써 손상시켰을 때는 수정 펜으로 지워 주세요.
●마킹 위로부터의 핸더 첨부도 OK.
용도
●기판의 자작용으로.
●유니버설 기판의 회로설계에.
●조립공장의 체크용으로.
