RoHS 규제 대응(Restriting the use of Hazardous Substances: 전자정보제품오염방지관리법, 특정유해물질사용제한지침) !!
(수출용 전자전기제품 PCB 완전 대응)

세계적으로 관심이 집중되고 있는 EU 및 기타 국가의 전기전자제품에 대한 환경규제(RoHS) 일환으로 06.7월1일부터
6대 유해물질 Pb, Hg, Cd, Cr+6, 브롬계난연제(PBB, PBDE)이 포함된 제품은 EU시장에서 판매가 금지됩니다.
당사가 공급하는 상기 PCB코팅제는 전기전자제품 RoHS에 대응 하므로서 수출 및 내수 판매에 적극 대응합니다.

[주의]

●통전회로의 소켓트, 스윗치, 볼륨등은 마스킹을 한 후에 코팅해 주세요.

[사용 방법]

●스프레이 도포
대칭물로부터 10~15 cm 간격에서 스프레이합니다.특히 두껍게 도포하고자

할 때는 한번에 두껍게 바르지 말고, 10분 정도 시간을 두고 스프레이합니다.
●사용량
　AY-302 한개로 10매 도면 6㎡이상(1회 :막의 두께 2μ~3μ)
●도포 조건
　습도 50%이하의 곳에서 도포할 것

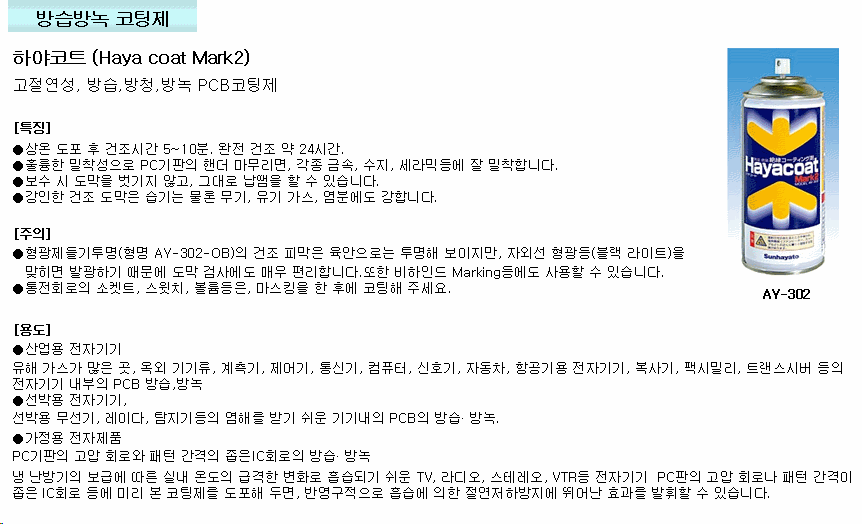

[특성] 　　　　　　　

●주성분:폴리비닐계수지

●외관:담황색투명(클리어 경우)

●체적 고유 저항:4.3× 1014Ω (20℃ )

●절연 파괴치:12(KV/0.1mm)

●유전율:3.2(1KHz)
●유전정접(1KHz):6.3*10-3

●지촉건조시간:20℃RH50%/5～10분

●내열내습도시험:14일간 변화없음

●상태:5.0× 1010Ω

●분사 가스:DME(가연성)
●표면 누설 저항:2.7× 109Ω (15℃ )

●비중:0.843± 0.003(20℃ )

특징	물성
l 상온속건성:지촉건조5~10분. 완전건조약24시간 l 뛰어난 밀착성:PC기판솔더면,각종금속,수지,세라믹등에 잘 밀착합니다. l 우수한 전기절연성 l 보수시 도막을 벗겨내지 않고도 솔더작업이 가능합니다	l 상태:담확색투명 l 비중: 20℃ 0.86 (±0.05) l 점도: 20℃ 21CP l 지촉건조시간:20℃ RH/50% 5～10분
용도	도막특성
l 산업용전자기기:공해가 많은 옥외기기,계기류,계측기,제어기,통신기,컴퓨터,신호기,자동차,항공기용 전자기기,인쇄기등 l 선박용전자기기 l 가정용전기제품:가정용전자제품의 흡습에 의한 트러블을 미연에 방지하고자 할 때 TV,라디오등 전자제품의 PC기판등 IC회로등에 미리 본 제품을 도포하면 반영구적으로 효과를 누릴 수 있습니다.	l 굴곡시험:Ф/2mm 20℃ 합격 l 내습내열성:40℃ RH/90% 24Hr 80℃ RH/75% 100시간 변화없음 l 내후촉진시험: 아틀라스웨더 오 미터 120시간(60min/12min) l 내약품성: 3%염수 5%염산 5%NaOH 스피릿나프타 침적24시간 변화없음(시판 XX급 PC기판 n=5도막 0.006m)
사용방법	특성
l 스프레이도포:대칭물에서 10~15cm 떨어져서 스프레이합니다. 특히 두껍게 도포하고자 할때는 한번에 두껍게 도포하지말고, 10분정도 간격을 두고 여러 번 도포합니다. l 사용량: AY 302 1병으로 실장면 6m²이상 (1회 스프레이 도막두께: 2μ～3μ) l 도포조건:습도50%이하의 곳에서 도포합니다.	l 체적고유저항:20℃(±5) RH70(±5) 4.3×10¹⁴ l 표면누설저항:15℃(±3) RH60(±3) 2.7×10⁹ l 유전율:100MHz 3.2 l 유전정접:100MHz 1.2x10^-4 l 절연저항:12KV (테퍼핀전극법JISK6707준거) ※본 측정치는 당사의 TEST에 따른 실측치입니다. 사용전에 사용조건에 적합한지 확인바랍니다.
주의
l Styrol, Polycarbonate수지는 배합비율에 따라 어느정도 영향을 받을 우려가 있으므로 사전테스트 후 사용바랍니다. l 소켓,스위치,볼륨등의 접점에는 스프레이 하지마십시요. l 점착제 위에 도포할 때는 변색되는 경우도 있으므로 사전테스트 후 사용바랍니다.

pcb코팅제(ay-302)의 data sheet.

1. 외관: 당황색 투명한 점조성 액체.

2. 비점: 64℃

3. 불휘발분:35%

4. 비중 (20℃) : 0.855 ~ 0.860

5. 인화점 :14℃

6. 취기 : 알코올

7. 점도 (20℃) :21cP (100 cP = 1 dyne • sec • cm⁻² = 1 g • sec⁻¹ • cm⁻²

8. pH : 6.8 ~ 7.1

9. Gel 化 되는 시간: 170 초 ~ 100초

10. 일착강도 0/100 (사용한 기판 목박외시험의 박리매수)

11. 표면강도(ShoreA) : 65~72 2기압

12. 굴곡절강도 (20℃) :��/2mm , 200피코 변화 없음.

13. 사용온도범위 :-40℃~+100℃ (-40~+100 히터싸이클 시험 1500 사이클 이상없음.

14. 내열내습도 : 80℃ 습도 90% 168시간 기판의 도막하의 동박면에 녹등의 이상없음.

15. 열팽창계수 : 3.4*10⁻⁵ to 5.4 * 10⁻⁵

16. 열전도율 : 7.95*10⁻² to 9.31*10⁻² (W/m • k)

17. 도막의 급수율 : 0.61% ~ 0.64%

18. 도막의 투습도율 : 0.00025%

19. 내아유산가스 : S0₂ 28~32ppm

20. 내염산시험(10%염산수용액에 침지) -24시간 도막의 전기적 특성 녹 등의 이상없음.

21. 체적고유저항율

(80℃ 습도 90% 24시간) : 6.3 * 10¹⁴(Ωcm)

(80℃ 습도 90% 72시간) : 6.8 * 10¹⁵ (Ωcm)

22. 표면 누설 저항율

(80℃ 습도 90% 24시간) : 7.3 * 10⁸ (Ωcm)

(80℃ 습도 90% 72시간) : 3.8 * 10⁸ (Ωcm)

23. 유전율 및 유전정접

측정전원 10MHz : 3.2

100MHz : 3.2

24. 절연파괴전압 (JIS K6911-1979-5.11.3) : 12.8 (kV/0.1 mm)

l 2액 타입으로 경화는 주액에 경화제를 섞음으로 시작하여, 반응열을 발생하면서 가속도적으로 반응한다. 경화할 때는 미세입자(ケイ砂)를 포함함으로써 반응 속도가 콘트롤 되어 발열도 제어되어 있습니다.

l 미세입자(ケイ砂)를 넣어 복합물로 만듦에 따라 파괴 강도가 UP, 절연파괴전압의 상승, 유전율의 개선등을 기대할 수 있습니다.

l 주액과 경화제의 혼합율은 조금씩 나눠 사용할 경우에도 변경하지 마십시오.

주액이 많거나, 경화제가 많아도 경화되지 않을 수 있습니다.

l 주액과 경화제는 충분히 잘 휘저어 주십시오. 잘 섞어지지 않았을 경우에도 경화되지 않는 경우가 있습니다.

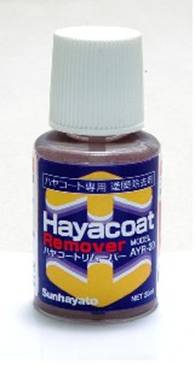

* 이미 PCB에 도포되어있는 하야코트(PCB 코팅제) 도막을 손쉽게 제거 할 수

부품교환 시, 또는 실수로 도포해버린 부분의 도막제거에 좋습니다.

* PRTR법 대상물질이 포함되어 있지 않아 RoHS 규제에도 대응하고 있습니다.

3) 하야코트를 재 도포 할 경우에는 10~15분 정도 간격을 두고 리무버가 잘 마른 것을 확인하고 작업을 계속해 주십시오.

4) 알코올이 포함되어 있어, 장시간을 작업할 경우에는 중독을 일으킬 우려가 있습니다. 사용 중 및 건조 중에는 충분하게 환기를 시켜 주십시오.

* 부품 실장이 끝난 기판의 프린트 기판에 도포된 솔더 레지스트의 흠집이나 벗겨짐을 보수하는

* 방습, 방청제 “하야코트 Mark2” 베이스로 튼튼한 피막이 습기, 유해가스등으로 인한

(주) 동아무역 Sunhayato 한국총대리점 / TEL: 02) 868-0661 FAX: 02) 868-0664

絶縁破壊強度 (절연파괴강도)	50kV/cm以上
破壊強度 (파괴 강도)	100kg/cm²로 파괴하지 않음
体積抵抗率 (체적 저항율)	1.0×10¹⁶Ω・cm(1MHz・500V印加)
誘電率 (유전율)	4.3(1MHz) 3.8(100MHz)
タックフリータイム (타크 프리 타임)	40分～50分(1片이 10cmの입방체(立方体)/20℃)
完全硬化時間 (완전 경화 시간)	1時間～1時間20分(1片が10cmの立方体/20℃)
表面硬度 (표면경도)	9H(JIS 연필 경도)
耐熱性 (내열성)	-30℃～+250℃(400℃ 라도 외관상 변화 없음)
熱伝導率 (열전도율)	7.8×10^-3(W/m・K)
熱膨張係数 (열팽창 계수)	5.0×10^-5

형태명	색조	용량
AYC-20BL	靑	20ml
AYC-20GR	錄	20ml
AYC-1000BL	靑	1kg
AYC-1000GR	錄	1kg
