웨이퍼 드라이필름 라미네이터 (웨이퍼 마운터)

필름 첨부장치/피룸마운타
특징
1 웨이퍼-와 필름간에 기포를 넣지 않고 순간에 라미네이팅을 할 수 있습니다.
2 수평 커터 내장 ~롤 필름으로부터의 분리에 사용.
3 원주 커터 내장 ~웨이퍼-외주, 또는, 다이싱후레임상에서의 필름 컷에 사용.
4 필름 보호 시트(세퍼레이터, 이형지) 자동 권취 기구 내장.
5 세미 오토 장치, 메뉴얼 장치를 준비.
6 워크 사이즈별, 기능별로 장치를 준비.

다이싱피룸 라미네이터

  ··· 다이싱 공정 용도
웨이퍼-와 다이싱후레임에
필름의 첨부작업을 재빠르게 할 수 있습니다.
모든 다이싱후레임 및, 프레임에
대응하겠습니다.
세미 오토 장치, 메뉴얼 장치를 준비.
또, 메뉴얼 장치는 워크 사이즈별로
150 mm(6"), 200 mm(8"), 300 mm(12")
까지의 3기종을 준비해 있습니다.

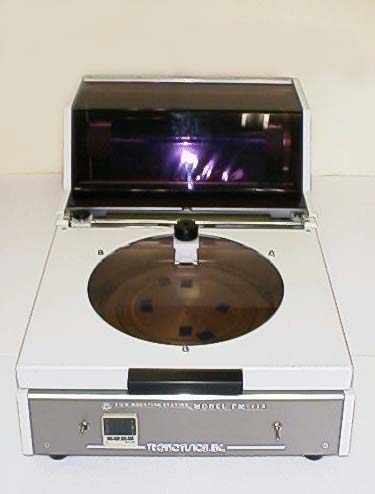

메뉴얼 장치

FM-11 시리즈 메뉴얼 장치

FM-903(세미 오토) ~ 200 mm(8")까지 대응
FX-300(세미 오토)   ~ 300 mm(12")  신제품

FM-1143(메뉴얼) ~ 300 mm(12")까지 대응
FM-1148(메뉴얼) ~ 200 mm(8")까지 대응
FM-1146(메뉴얼) ~ 150 mm(6")까지 대응
작업 순서 페이지로

FM-903 세미 오토 타입

FM-90 시리즈 세미 오토 타입

다이아 터치/다이 본드 필름 라미네이터

  ··· WBL 프로세스 용도
수많은 온도 특성, 접착 특성을 가진
필름에 대응하겠습니다.
고온화에서도 부드러운 첨부 부상 할 수 있어
첨부후의 필름 컷도 폐사 독자적인
Know-How가 구사되고 있습니다.
FM-903-DF ~ 200 mm(8")까지 대응
FX-300-DF ~ 300 mm(12") 대응  신제품

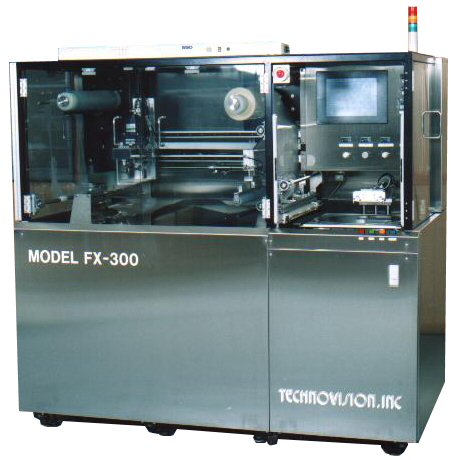

FX-300 세미 오토 타입

FX-30 시리즈 세미 오토 타입

보호 필름 라미네이터

  ··· BG공정등 , 보호 필름 첨부용도
웨이퍼-이면 연마시나 케미컬 처리시,
혹은 반송시, 보관 때 등의 패턴면보호의
목적으로 사용됩니다.
세미 오토 장치, 메뉴얼 장치를 준비.
또, 메뉴얼 장치는 워크 사이즈별로
150 mm(6"), 200 mm(8"), 300 mm(12")
까지의 3기종을 준비해 있습니다.

BG세미 오토 장치

세미 오토 장치

FM-903-BG(세미 오토)   ~ 200 mm(8")까지 대응

FM-1143-BG(메뉴얼) ~ 300 mm(12")까지 대응
FM-1148-BG(메뉴얼) ~ 200 mm(8")까지 대응
FM-1146-BG(메뉴얼) ~ 150 mm(6")까지 대응

BG메뉴얼 장치

메뉴얼 장치

멀티 필름 라미네이터

  ··· 1대 이역, 다목적 용도 필름 첨부
1대의 장치에 2 종류의 필름을 세트 할 수 있는 장치.
예를 들면, UV필름과 감압형 점착제 필름, 또는
다이싱피룸과 표면 보호 필름등 , 용도와
목적에 맞춘 사용구분을 할 수 있습니다.
작업성, 경제성, 스페이스면에서 크게 공헌.
FM-1143-TF(메뉴얼) ~ 300 mm(12")까지 대응
FM-1148-TF(메뉴얼) ~ 200 mm(8")까지 대응
FM-1146-TF(메뉴얼) ~ 150 mm(6")까지 대응

TF

필름 첨부장치·필름마운타·필름라미네이터·라미네이타 ·다이아 터치 필름 첨부·다이 본드 필름 첨부
테이프 첨부·시트 첨부·표면 보호 필름 첨부·보호 필름 첨부·보호 시트 첨부·보호 테이프 첨부
