■RD-500II
DEN-ON REWORK SYSTEM
BGA·CSP·LGA·QFP·PLCC rework.

안정된 작업을 위해서!
●오토 프로파일　●각종 기구의 자동화
●강력한 히터　●PC컨트롤
■개요·특징
RD-500 II는 강력한 톱＆보텀 가열용의 핫 에어 히터와 가열시의 기판의 휘어진 상태를 방지하기 위한 에리어 가열용 IR히터를 갖추어 특히 납프리 반전을 사용한 BGA, GSP등의 에리어 어레이 부품의 리워크 작업시에 안정된 성능을 발휘합니다.가열은 컴퓨터 제어에 의해서 정확하게 행해져 또 온도 프로파일을, 자동적으로 작성하는 기능도 포함되어 있습니다.
600×500 mm의 대형 기판에도 대응 가능합니다.

부품 흡착, 탑재는 과열 노즐내의 진공 핀셋이 자동적으로 실시해, 번거로운 수작업은 모두 불필요합니다.프로파일은 각 히터 독립으로, 톱＆보텀 히터를 5 존, 에리어 히터 2 존의 설정이 가능하고, 어떠한 조건에 대해서도, 유연에 대응할 수 있습니다.또, 데이터의 관리 운용에 대해서는, 최신의 WindowsME로 대응합니다.

위치 맞춤은, PC화면상에서 합성된, 부품면과 기판면의 맞댐 포함에 의해 실시합니다.(이 때 편리한 대각부 확대 기능을 가지고 있습니다.)

부품 탑재시의 가압력은, 적정치(70~100 g)가 항상 유지되는, 안정된 슬립 기구를 채용해, 어떠한 기판, 부품에 대해서도 안심입니다.

상세한 문의는 이메일로 하십시오.      pcb21@korea.com



■RD-500SII
DEN-ON REWORK SYSTEM
BGA·CSP·LGA·QFP·PLCC用

안정된 작업을 위해서!
●오토 프로파일　●각종 기구의 자동화
●강력한 히터　●PC컨트롤
■개요·특징
RD-500 SII는 강력한 톱＆보텀 가열용의 핫 에어 히터와 가열시의 기판의 휘어진 상태를 방지하기 위한 에리어 가열용 IR히터(옵션)를 갖추어 특히 납프리 반전을 사용한 BGA, CSP등의 에리어 어레이 부품의 리워크 작업시에 안정된 성능을 발휘합니다.가열은 컴퓨터 제어에 의해서 정확하게 행해져 또 온도 프로파일을, 자동적으로 작성하는 기능도 포함되어 있습니다.420×400 mm의 대형 기판에도 대응 가능합니다.

부품 흡착, 탑재는 과열 노즐내의 진공 핀셋이 자동적으로 실시해, 번거로운 수작업은 모두 불필요합니다.프로파일은 각 히터 독립으로, 톱＆보텀 히터를 5 존, 에리어 히터 2 존의 설정이 가능하고, 어떠한 조건에 대해서도, 유연에 대응할 수 있습니다.또, 데이터의 관리 운용에 대해서는, 최신의 WindowsXP로 대응합니다.

위치 맞춤은, PC화면상에서 합성된, 부품면과 기판면의 맞댐 포함에 의해 실시합니다.(이 때 편리한 대각부 확대 기능을 가지고 있습니다.)

부품 탑재시의 가압력은, 적정치(70~100 g)가 항상 유지되는, 안정된 슬립 기구를 채용해, 어떠한 기판, 부품에 대해서도 안심입니다.

상세한 문의는 이메일로 하십시오.      pcb21@korea.com



■RD-300
DEN-ON REWORK SYSTEM
BGA·μBGA·CSP·QFP 팁 부품등의 부착, 뗌

샤프한 광학계로 정확한 위치 결정이 가능
온도 프로파일의 설정 자유·메모리 기능
■개요
본시스템은 위치 결정부와 리플로우부로 구성되어 있습니다.광학부는 색표현과 해상도의 좋은 현미경의 채용으로 정확 용이한 위치 결정이 생깁니다.리플로우부는 임의의 패턴의 온도 프로파일을 설정할 수 있어서 안정된 리플로우를 가능하게 하고 있습니다.한층 더 설정한 다종의 프로파일을 메모리 할 수도 있습니다.또, 최적인 열환경을 만들기 위한 강력한 원적외선 프리히타를 내장하고 있습니다.

■특징
·온도 프로파일의 설정은, 푸쉬 SW의 조작으로 용이하게 할 수 있어 액정 표시부에 표시됩니다.
·리플로우의 경과는 인디케이터 램프에 의해 표시되어 작업의 현상을 간단하게 확인할 수 있습니다.
·현미경의 채용으로 소형 SMD등의 위치 결정이 확실합니다.
·여유가 있는 히터와 특수 구조의 노즐의 채용으로, 온도 분포의 균일성을 재고 있습니다.
·프리히타는 가열 면적이 큰 원적외선 히터를 사용해, 기판의 휘어진 상태를 방지해 리플로우를 확실히 합니다.
·압축기·진공 펌프 내장이므로, 외부 공급 에어는 불필요합니다.

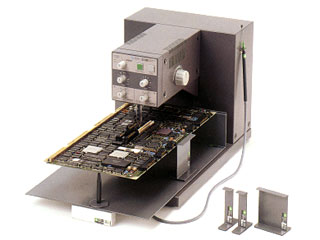

■SD-3000II
DEN-ON SMD REWORK STATION
스포트 에어 방식“SMD 리워크 장비”
간단 조작으로 실패가 없습니다
■개요
본기는 다종 형상의 QFP.SOP.PLCC.SOJ.BGA.코넥터 DIP등의 제거 작업 및 납땜 작업에 노즐·헤트드 교환 없이 대응해, 비접촉 방식이므로 트러블이 없습니다.타이머를 내장하고 있기 때문에 어떤 분이라도 안심해 사용할 수 있습니다.노즐의 X.Y 방향 트레이스폭은, 0~50 mm의 범위에서 임의로 설정할 수 있습니다.모드를 전환일에 의해 다양한 작업에 응용할 수 있습니다.

■특징
·노즐·헤드 교환 없이 50 mm각까지의 모든 SMD에 대응합니다.
·노즐·에 드 교환 없이 50 mm각까지의 BGA의 제외를 할 수 있습니다.
·코넥터등의 제외도 할 수 있습니다.
·QFP.BGA등의 리플로우에도 대응했습니다.
·타이머의 채용에 의해 가열 오버에 의한 기판급주변 부품에의 다메지를 막습니다.
·마이크로후로셋서에 의한 자동화로 어떤 분이라도 실패가 없는 작업을 할 수 있습니다.
·경량 한편 컴팩트합니다.
·그 밖에 예가 없는 Low cost 제품입니다.

상세한 문의는 이메일로 하십시오.      pcb21@korea.com






■SC-200&SC-300 땜납 클리너 장비

DEN-ON DESOLDERING TOOL
SMT 부품 및 인서트 부품 대응
납프리의 연속 제거에 대응
■특징과 이점
·120 W의 히테잉에레먼트의 온도 제어에 의해서, 가장 조건의 나쁜 SMT의 연속 반전 제거를 실시하고 있는 동안에서도, 뛰어난 하이파워와 온도 복귀성을 발휘해, 팁을 거의 설정 온도에 유지합니다.
·클리닝중도 핫 에어의 토출을 계속하고 있기 때문에, 팁을 땜납 접합부나 땜납 패드로 이동하기 전에는 다 부를 프리히트 하는 것이 가능합니다.한편 이 핫 에어는, 땜납 제거를 실시하고 있는 동안, 팁이 식는 것을 막습니다.더욱 땜납힐도 막습니다.
·SC200(펌프 내장)와 SC300(공장 에어/venturi식)의 양 비행기종 모두 N2에 대응할 수 있습니다.

상세한 문의는 이메일로 하십시오.      pcb21@korea.com



■SC-7000Z
DEN-ON DESOLDERING TOOL
BDEN-ON SC-7000 Z시리즈는,
펌프·온조 회로를 내장한 암 타입의 고성능 반전 제거기입니다.
세계 50개국에서 인정된 히트 상품입니다.

핫 에어가 한층 더 파워업.
TIP 부품·표면 실장 부품의 제거가 용이하고 확실합니다.
■각국의 안전 규격을 취득하고 있습니다.
U.S.A → MIL STD-2000
GERMANY → TUV
CANADA → CSA
AUSTRALIA → AS
SWITZERLAND → SEV
SWEDEN → SEMCO
DENMARK → DEMCO
FINLAND → FEMCO
일본 → 전기 용품 단속법 안전 규격


상세한 문의는 이메일로 하십시오.      pcb21@korea.com

■SS-8200 자동온조 반전 고테
DEN-ON SOLDERING TOOL
퀵 히트 회로를 채용한 고도의 온조 회로를 내장하고 있습니다.
안정된 능률이 좋은 납땜 작업을 약속 합니다.

성능·규격·쓰기 쉬움·안정성을 철저하게 추궁했습니다.
■특징
·퀵 히트 회로의 채용과 특수 설계 히터의 채용으로, 양호한 온도립 오름·회복의 특성을 가지고 있습니다.
·스테이션 타입과 동등의 성능을 확보하고 있습니다.게다가 소형 경량입니다.
·ESD SAFE(안티 스태틱) 대책품입니다.
·팁은 장수화를 위해서 철도금을 종래의 2배(500미크론)로 했습니다.

상세한 문의는 이메일로 하십시오.      pcb21@korea.com



■SS-8100D 초소형 정밀 온조 납땜 장치
DEN-ON SOLDERING TOOL
초소형 정밀온조 납땜 장치

소형·경량으로 최고가 쓰기 쉬움
■MIL STD-2000 적합품
소형화된 PCB, 특히 SMT의 납땜 작업에 대응한 소형 스테이션 타입의 자동온조 납땜 시스템입니다.
인간공학적으로도 충분히 검토되어 확실한 안정된 납땜과 함께 양호한 작업성을 약속 합니다.

■특징
·소형 PCB와 소형 부품의 납땜 작업에 적절하고 있습니다.
·최대 입력 200 W의 신설계의 세라믹 히터와 퀵 히트 회로의 채용으로,
경이적인 첫 시작 특성과 열회복력을 갖추고 있습니다.
·중천 히터의 채용으로 장시간, 최고의 절연을 유지합니다.
·미세한 납땜으로부터 일반 작업까지, 각종의 팁이 준비되어 있습니다.
또 장기 수명화이기 때문에 철도금을 종래의 2배(500미크론)로 했습니다.
